上海中人專業提供ZRDT-DQ電梯電氣安裝與調試實訓考核裝置,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRDT-DQ電梯電氣安裝與調試實訓考核裝置,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRDT-DQ電梯電氣安裝與調試實訓考核裝置,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞:ZRDT-DQ電梯電氣安裝與調試實訓考核裝置
本裝置是根據當前真實電梯電氣的安調和維保需求而開發的一種電梯電氣實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置采用真實的電梯總電源箱和微機控制柜成套機房設備,曳引機組及三層井道電氣器件均采用模擬的形式,學生借助電梯電氣圖對這兩個部分進行安全型插線連接,通過模擬運行檢驗連接的正確性與排除出現的故障,使學生能夠在本裝置上初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修的技能,為真實電梯電氣的安調與維保打下基礎。
1、 采用了“L”形支架結構能夠減少占地面積,同時多臺并排布置時能夠形成實訓室工位式布局;
2、 采用了真實的電梯總電源箱和微機控制柜,使學生學到的與實際應用的一致;;
3、 采用了模擬器件嵌入電梯井道結構圖形的形式,使調試運行過程更加簡單直觀;
4、 采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線,可區分強、弱電流的不同規格的插座與插線,確保操作人員的安全。
1、 電源輸入:三相五線 AC380V 50Hz;
2、 安全保護:接地,漏電(動作電流≤30mA),過壓,過載,短路;
3、 整機功耗:≤0.75KW;
4、 整機重量:≤150KG;
5、 外形尺寸:1570mm×1140mm×2000mm(長×寬×高)。
1、 電梯電氣照明回路的連接與調試;
2、 電梯電氣主控回路的連接與調試;
3、 電梯電氣安全回路的連接與調試;
4、 電梯曳引機組的連接與調試;
5、電梯一體化控制器故障碼的查詢與檢修。
五、配置表
序號 |
名稱 |
數量 |
單位 |
備注 |
1 |
支架 |
1 |
臺 |
高級鋁型材 |
2 |
總電源箱 |
1 |
臺 |
斷路器、空氣開關、指示燈、照明開關及插座等 |
3 |
微機控制柜 |
1 |
臺 |
一體化控制器(NICE1000)、空氣開關、斷相與相序保護繼電器、計數器、接觸器、開關電源、變壓器、制動電阻、端子排、上下行按鈕、急停及檢修開關等 |
4 |
安全型插線端子板 |
2 |
塊 |
|
5 |
外呼梯顯示板 |
3 |
塊 |
|
6 |
曳引機組模擬器件 |
1 |
套 |
三相異步電動機與編碼器 |
7 |
井道模擬器件 |
1 |
套 |
上下極限、上下限位、上下減速、上下急停、安全鉗、平層、開關門限位、超載、及照明開關 |
8 |
底坑模擬器件 |
1 |
套 |
張緊輪與照明開關,照明燈,插座 |
9 |
樓層模擬器件 |
3 |
套 |
門鎖、消防及鎖梯開關,上下呼梯按鈕 |
10 |
機房模擬器件 |
1 |
套 |
限速器與盤車開關 |
11 |
轎廂模擬器件 |
1 |
套 |
照明燈,風扇及光幕 |
12 |
轎廂操縱箱模擬器件 |
1 |
套 |
開關門、樓層、急停、檢修、上下行、照明、風扇、司機及直駛開關 |
13 |
轎頂控制箱模擬器件 |
1 |
套 |
上下行與共用按鈕,急停、檢修及照明開關,照明燈,插座 |
14 |
運行狀態指示 |
1 |
套 |
開關門、啟動及制動 |
15 |
安全型插線 |
1 |
套 |
|
16 |
電氣檢修工具 |
1 |
套 |
萬用表與電筆等 |
17 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖紙等 |

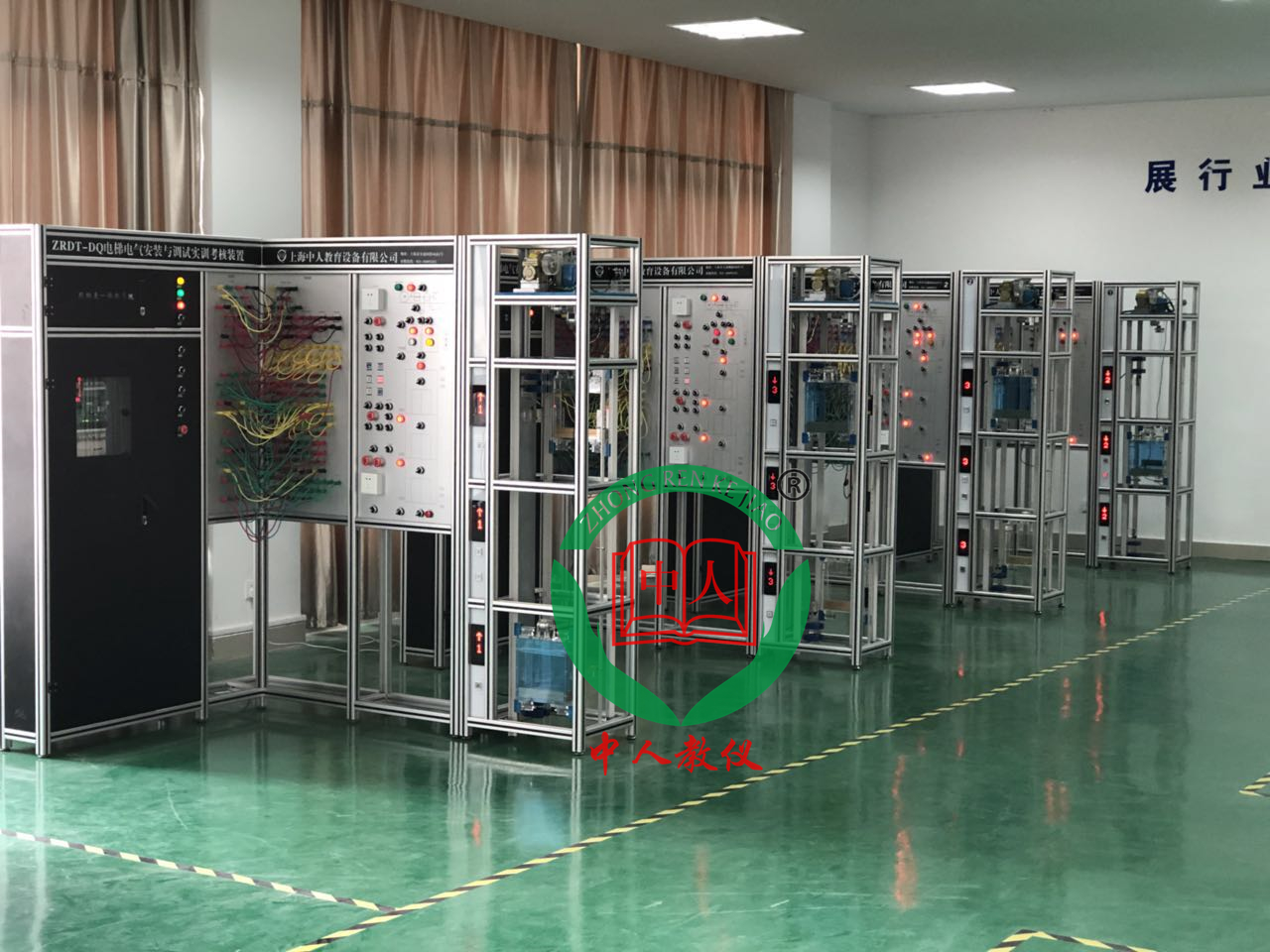

實例圖片:
選配:電梯電氣安裝虛擬仿真教學軟件
(1)教學資源:
以繼電器控制交流雙速電梯APM電氣控制原理圖為藍本,結合繼電器控制柜模型而設計的電梯電氣控制教學動畫?紤]到教學目的,每個功能電路的講解會以功能為主要內容,結合模型,圖紙開關狀態與電梯(或部件)狀態相對應,同步進行。
包含的教學資源如下:
序號 |
標題 |
步驟 |
表現內容 |
1 |
安全電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述安全電路的作用 2、圖紙上(右)安全開關的符號與整梯(左)每個安全開關的安裝位置一一對應展示; 對每個安全開關有近距離具體“位置”的展示、每個安全開關“元器件”獨立外觀展示、安全開關分合“動作”展示 動畫演示安全電路每個開關的分合與整梯運行的對應關系 其中設置三個故障開關,演示當其中的安全開關出現故障時,電梯的狀態 |
2 |
門聯鎖電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述門聯鎖電路的作用 2、圖紙上(右)門觸點開關、門鎖接觸器與在整梯(左)元器件安裝位置一一對應展示; 門觸點開關‘門鎖接觸器具體安裝“位置”的展示、每個“元器件”獨立外觀展示、觸點、接觸器“動作”展示 3、設置“正常狀態”“轎頂檢修回路”“機房檢修回路”三部分演示每種情況下,電按鈕和開關的狀態 |
3 |
電源電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述電源電路的作用 2、圖紙上(右)電源箱和控制柜與在整梯(左)元器件安裝位置一一對應展示; 總開關、井道照明、轎廂照明、開關電源、變壓器、整流橋具體安裝“位置”的展示、每個“元器件”獨立外觀展示、觸點、接觸器“動作”展示 3、合上分開關,輸出端電壓值(用萬用表顯示) |
4 |
開關門電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述開關電路的作用 2、圖紙上(右)開(關)門接觸器、安全觸板、電機與在整梯(左)元器件安裝位置一一對應展示; 門觸點開關‘門鎖接觸器具體安裝“位置”的展示、每個“元器件”獨立外觀展示、觸點、接觸器“動作”展示 3、按下開關門按鈕,開關門構成演示 電機得電線路 |
5 |
廳外召喚電路(含信號燈) |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述廳外召喚電路的作用 2、圖紙上(右)各廳外召喚按鈕與在整梯(左)安裝位置一一對應展示; 按鈕具體安裝“位置”的展示、按鈕“元器件”獨立外觀展示,按鈕“動作”展示 3、廳外召喚按鈕操作,分登登記和消號兩部分 與轎廂運行動畫演示 |
6 |
轎內指令電路(含信號燈) |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述轎內指令電路的作用 2、圖紙上(右)操縱箱與在整梯(左)安裝位置一一對應展示; 內指令按鈕具體安裝“位置”的展示,按鈕“元器件”獨立外觀展示,按鈕“動作”展示 3、內指令按鈕操作 ,分登登記和消號兩部分 與轎廂運用動畫演示 |
7 |
檢修電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述檢修電路的作用 2、圖紙上(右)按鈕及檢修轉換開關、按鈕安裝位置與整梯(左)元器件安裝位置一一對應展示; 對檢修轉換開關和按鈕距離具體“位置”的展示、每個“元器件”獨立外觀展示、按鈕或轉換開關的“動作”展示 3、設置“正常狀態”“轎頂檢修回路”“機房檢修回路”三部分演示每種情況下,電按鈕和開關的狀態 |
8 |
平層電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描平層電路的作用 2、圖紙上(右)感應器開關與整梯(左)的元器件安裝位置一一對應展示; 感應器裝置具體“位置”的展示、感應器和隔離板“元器件”獨立外觀展示(透明,可看見立面的干簧管)、感應器無源觸點在隔磁板通過時觸點狀態變化的“動作”展示 3、平層過程演示 |
9 |
制動電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述制動電路的作用 2、圖紙上(右)串聯的觸點開關與整梯(左)的元器件安裝位置一一對應展示; 對抱閘、門鎖、運行等繼電器及電磁轉動裝置具體“位置”的展示、每個“元器件”獨立外觀展示、按鈕或轉換開關的“動作”展示 3、制動過程演示 |
10 |
定向電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述定向電路的作用 2、圖紙上(右)觸點開關與整梯(左)的元器件安裝位置一一對應展示; 對抱閘、門鎖、運行等繼電器及電磁轉動裝置具體“位置”的展示、每個“元器件”獨立外觀展示、按鈕或轉換開關的“動作”展示 3、在內召設置按鈕動作,演示定向線路的通斷 |
11 |
拖動電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述拖動電路的作用 2、圖紙上熱繼電器、上下行接觸器、電抗器等與整梯(左)的元器件安裝位置一一對應展示; 對電抗器、熱繼電器、接觸器、電源開關裝置具體“位置”的展示、每個“元器件”獨立外觀展示、相關元器件“動作”展示 3、演示上行和下行電路的通斷過程 |
12 |
拖動控制電路 |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述拖動控制電路的作用 2、圖紙各主接觸器、限位開關與整梯(左)的元器件安裝位置一一對應展示; 對接觸器、限位開關裝置具體“位置”的展示、每個“元器件”獨立外觀展示、相關元器件“動作”展示 3、演示控制電路得電的必要條件、上行、下行、快車滿處轉換、制動的電路變化過程 |
13 |
樓層位置檢測電路(含指示燈) |
1、定義 2、安裝位置 3、動作原理 |
1、出現文字描述樓層位置檢測電路的作用 2、圖紙上(右)感應器開關與整梯(左)元器件安裝位置一一對應展示; 感應器裝置具體“位置”的展示、感應器和隔離板“元器件”獨立外觀展示、感應器在隔磁板通過時觸點狀態變化的“動作”展示 3、動畫演示電梯運行過程,每到一層。檢測開關觸點的動作及信號指示狀態變化 |
元器件教學部分 |
|||
1 |
斷路器 |
1、安裝位置 2、結構介紹 3、動作 |
在整梯里的安裝位置 安裝要求--垂直安裝 上進下出 合上 通電 用萬用表測量顯示 |
2 |
接觸器 |
同上 |
在整梯里的安裝位置 線圈接線端 電壓 AC/DC 合上 通電 檢查觸點通斷 |
3 |
繼電器 |
同上 |
在整梯里的安裝位置 安裝要求 通斷狀態 |
4 |
熱繼電器 |
同上 |
在整梯里的安裝位置 設定整定值門聯鎖 動畫演示電流增大(箭頭加粗)熱元件變紅彎曲,觸發機構 |
5 |
按鈕 |
同上 |
在整梯里的安裝位置 自復位/自鎖 急停 演示按下動作和觸點分合的狀態 |
6 |
轉換開關 |
同上 |
在整梯里的安裝位置 自復位 自鎖 正常/檢修轉換 |
7 |
行程開關 |
同上 |
在整梯里的安裝位置--井道 轎門(微動) 抱閘檢側 斷繩開關 觸點 動作原理--三種 滾輪 直動 微動 |
8 |
相序繼電器 |
同上 |
在整梯里的安裝位置 接線 通電指示及相序檢側 |
9 |
電鎖鑰匙開關 |
同上 |
在整梯里的安裝位置 鑰匙 觸點 駐停/ 運行轉換 |
10 |
無源開關 |
同上 |
在整梯里的安裝位置 干簧管 觸點介紹 動作原理 隔磁 或通過磁柱 觸點動作 |
11 |
可調電阻 |
同上 |
在整梯里的安裝位置 結構--電阻絲與滑片 阻值調節 |
12 |
整流器件 |
同上 |
在整梯里的安裝位置 結構--四個二極管組合 接線端 輸出測量 |
|
|
|
|
2、練習資源:
序號 |
標題 |
步驟 |
表現內容 |
1 |
安全電路 |
認識安全電路圖 請指出安裝在井道里的安全開關 請?jiān)谝韵略骷兄赋隹捎糜诎踩芈返脑骷?/p> 安全電路的工作原理分析 |
1、四圖選一; 2、井道上(下)極限開關、底坑的急停開關、斷繩 3、開關、緩沖器開關; (繼電器、相序繼電器、接觸器、急停按鈕、電阻) (照明開關、急停按鈕、一般按鈕、轉換開關); 在電路中指出人為動作的開關 4、左右分頻,提示斷開某個開關,自己操作并判斷 |
2 |
門聯鎖電路 |
認識門連鎖電路圖 請指出2樓門鎖觸點和轎廂門鎖觸點的安裝位置 根據提示判斷觸點狀態 門聯鎖繼電器的工作原理分析 |
1、四圖選一; 2、轎門層門合并模型再打開,判斷 正常速度運行;轎廂上行到3樓,開門,提問 檢修速度下行到2樓,開門,提問 4、位置 吸合/ |
3 |
電源電路 |
1、認識電源電路 2、測量供電電壓 3、開關合閘(分閘)順序
|
指出總開關、變壓器 2、用萬用表測量電源電壓并判斷電壓范圍是否符合要求 自己操作 |
4 |
開關門電路 |
認識開關門電路圖 請指出開關門繼電器安裝位置 門機的安裝位置 4、開關門電路工作原理分析
|
1、四圖選一; 2、開門關門繼電器安裝位置、門機的安裝位置 3、轎廂還是井道 門電機 傳送皮帶 4、按下關門按鈕,若要使關門繼電器線圈帶電,那條線路須通?(用顏色區分)選擇 |
5 |
廳外召喚電路 |
認識廳外召喚電路 指出召喚裝置的安裝位置 召喚信號登記工作原理分析 召喚信號消號工作原理分析 |
1、四圖選一;信號電路 2、1樓 電梯在1樓,在3樓按下下召按鈕,電路分析(包括信號燈 ....... |
6 |
轎內指令電路 |
1、認識轎內指令電路 2、指出轎內操縱盒的安裝位置 3、轎內指令信號登記工作原理分析 4、轎內指令信號消號工作原理分析 |
1、四圖選一;信號電路 2、安裝位置 按鈕 3、電梯在1樓,轎內按下2 3 判斷電路觸點及指出亮的信號燈 4、指出使電路消號的觸點 |
7 |
檢修電路 |
1、認識檢修電路 2、檢修操作裝置安裝位置 3、檢修電路與其他電路的關聯 4、檢修電路工作原理分析 |
1、四圖選一;信號電路 2、必須安裝的、其他安裝位置選擇 3、指出檢修狀態下,哪些電路不起作用 4、轎頂檢修操作(在3樓,去到12樓之間)開門操作 |
8 |
平層電路 |
1、認識平層電路 2、平層裝置的安裝位置 3、感應器結構 4、平層電路工作原理分析
|
1、四圖選一;信號電路 2、指出平層裝置,門區感應器 上平層 下平層感應器 3、隔磁板材質、 感應器觸點NC變NO ,接線端選擇 4、隔磁板插入1樓感應器,指出那個繼電器線圈得電,根據電梯?课恢 判斷感應器安裝是否合理 |
9 |
制動電路 |
1、認識制動電路 2、制動裝置的安裝位置 3、制動電路工作原理分析 4、制動裝置工作原理分析 |
1、四圖選一; 含抱閘檢側的微動開關 電磁線圈得電的條件 電磁鐵線圈得失電----抱閘松閘的關系 |
10 |
定向電路 |
1、認識定向電路 2、方向繼電器安裝位置 3、定向電路工作原理分析
|
1、四圖選一;信號電路 2、控制柜內指出 3、設置電梯停在某樓,指出哪些FJ觸點斷開 按下4NA 哪條線路得電 |
11 |
拖動電路 |
1、認識拖動電路 2、指出相關元器件 3、拖動電路工作原理分析 |
1、四圖選一; 2、指出電抗器、上行接觸器、相序保護繼電器 3、控制柜MC SC吸合,指出是電梯運行的什么狀態 |
12 |
拖動控制電路 |
1、認識拖動控制電路 2、拖動電路得電的前提條件 3、拖動控制電路工作原理分析 |
1、四圖選一; 2、指出兩個觸點閉合0--安全繼電器觸點+ 門聯鎖繼電器觸點閉合 3、待定 |
13 |
樓層位置檢測電路(含指示燈) |
1、認識樓層位置檢測電路 2、樓層位置感應器的安裝位置 3、樓層位置檢測電路工作原理分析 |
1、四圖選一; 2、感應器和隔磁板的安裝位置 3、樓層電會影響哪些電路 |
14 |
斷路器 |
|
|
15 |
電鎖鑰匙開關 |
指出可做基站電源鎖的元器件 在電路圖中指出基站電源鎖 指出基站電源鎖的安裝位置 基站電源座的工作原理分析 |
1、轉換開關、帶鑰匙轉換開關、急停、扶梯上下行鎖選擇 2、圖中指出 3、安裝位置 4、打至“駐!,判斷動畫是否正確 |
16 |
整流器件 |
指出可實現整流的元器件 用二極管搭建全波整流電路 整流橋堆的接線 |
二極管、電阻、電容、可控硅選擇 給出整流電路,空出整流部分自己放整流管 給出橋堆實物及四個接線端,自己接線 |
17 |
無源開關 |
指出無源開關器件 感應器的工作原理分析 雙穩態的工作原理分析 |
1、感應器 雙穩態開關 繼電器 繼電器 層門鎖觸點開關等選擇 2、給出要求閉變開 自己接線 選擇隔磁材質 3、給出要求開變閉,復位時閉變開 給出磁柱的NS極,自己選擇 |
18 |
熱繼電器 |
電動機熱過載保護元器件的選擇 一次二次接線端 整點電流設置 |
給出相序繼電器、繼電器、熱繼電器、開關 指出一次及線段和二次接線端 二次接線端是NO NC 給出電機額定電流,自己用螺絲刀整定電流值 |
19 |
開關電源 |
指出可實現AC/DC器件 開關電源檔位設置 開關電源接線 |
給出變壓器、開關電源、電抗器、變頻器 給出電路圖,指出適合用的開關電源及檔位設置 給出控制柜內的開關電源及電線,自己操作 |
20 |
可調電阻 |
指出可實現電阻變化的器件 可調電阻的調節端 調整電阻值,改變直流電機轉速 |
電阻、電容、電感、二極管 移動哪里可調節電阻值 各處一可變電阻及測得的電阻,現在要調整電阻值,自己操作 |
21 |
相序繼電器 |
指出可檢測相序的繼電器 相序繼電器的狀態判別 相序繼電器的接線 |
相序繼電器、繼電器、熱繼電器、接觸器、開關 紅燈 綠燈 主回路和控制回路接線 |
22 |
行程開關 |
指出用于井道上下端保護的行程開關 緩沖器開關觸點接線 急停按鈕觸點接線 限位開關觸點接線 |
自己接線 注意NO NC |
