上海中人專業提供ZRDT-JD電梯井道設施安裝與調試實訓考核裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDT-JD電梯井道設施安裝與調試實訓考核裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDT-JD電梯井道設施安裝與調試實訓考核裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDT-JD電梯井道設施安裝與調試實訓考核裝置
本公司是國內目前電梯實訓室設備最齊全的生產廠家，專門為各省市的特檢所、各大院校培養電梯專業技術型人才研發設計。目前已經研發出了萬能電梯門系統安裝實訓考核裝置、電梯電氣安裝與調試實訓考核裝置、電梯門機構安裝與調試實訓考核裝置、電梯井道設施安裝與調試實訓考核裝置、電梯曳引系統安裝實訓考核裝置、電梯限速器安全鉗聯動機構實訓考核裝置、電梯控制技術綜合實訓裝置、電梯安裝維修與保養實訓考核裝置等等15樣電梯實訓室專業培訓設備。 一、電梯井道設施安裝與調試實訓考核裝置概述
電梯井道設施安裝與調試實訓考核裝置是根據當前真實電梯井道系統的安調和維保需求而開發的一種電梯井道放樣與安裝實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

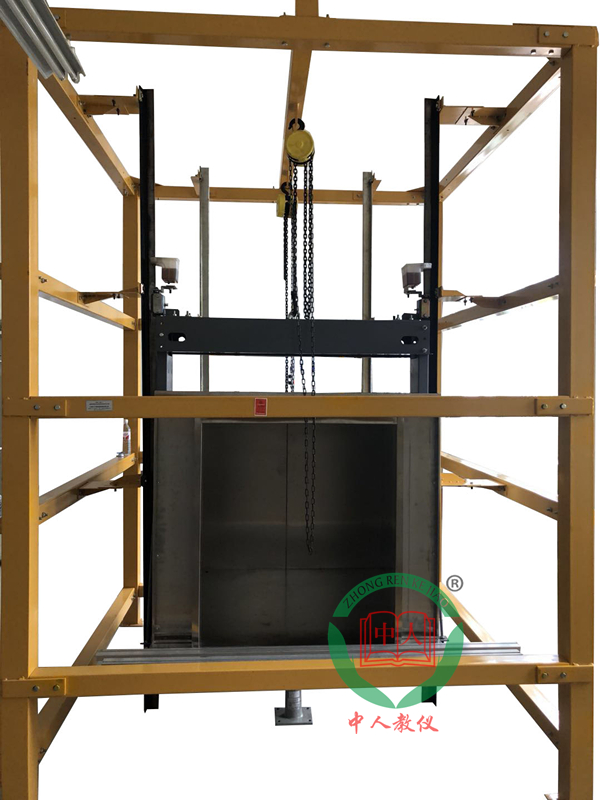

電梯井道設施安裝與調試實訓考核裝置采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件，學生借助電梯井道系統設計圖在模擬井道頂部放樣線并對井道設備按順序進行安裝與測量，使其符合規范要求，并通過轎廂架和對重架的上下運動模擬其在井道導軌上的運行并輔助檢驗導軌實際安裝質量。
二、電梯井道設施安裝與調試實訓考核裝置產品特點
1、 采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、 遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式
的設計；
3、 采用真實機構器件，使學生學到的與實際應用的一致；
4、 模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、 采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。
三、電梯井道設施安裝與調試實訓考核裝置技術參數
1、 井道尺寸：2000mm×2000mm×3000mm（長×寬×高）；
2、 安全保護：緩沖器；
3、 整機重量：≤1000KG；
4、 外形尺寸：2240mm×2240mm×3000mm（長×寬×高）。
四、 配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
井道框架 |
1 |
臺 |
鋼構 |
|
2 |
手動葫蘆 |
2 |
臺 |
|
|
3 |
鋼絲線及線墜 |
1 |
套 |
|
|
4 |
導軌支架 |
16 |
套 |
|
|
5 |
導軌 |
8 |
條 |
|
|
6 |
導軌連接板 |
4 |
塊 |
|
|
7 |
導靴 |
8 |
套 |
|
|
8 |
潤滑油瓶 |
4 |
套 |
|
|
9 |
轎廂架 |
1 |
個 |
拉桿座、斜拉桿及減震橡膠座等 |
|
10 |
轎廂 |
1 |
個 |
轎頂、轎壁及轎底組件等 |
|
11 |
轎廂門地坎 |
1 |
條 |
|
|
12 |
彈簧液壓緩沖器 |
1 |
個 |
|
|
13 |
層門地坎 |
1 |
條 |
|
|
14 |
層門地坎支架 |
2 |
個 |
|
|
15 |
對重架 |
1 |
個 |
|
|
16 |
對重護欄 |
1 |
個 |
|
|
17 |
對重塊 |
2 |
塊 |
|
|
18 |
聚氨酯緩沖器 |
1 |
個 |
|
|
19 |
安裝配件 |
2 |
套 |
備用1套 |
|
20 |
安裝與測量工具 |
1 |
套 |
水平尺、卷尺、校導尺及磁鐵等 |
|
21 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖集等 |
五、電梯井道設施安裝與調試實訓考核裝置項目
1、 電梯井道的放樣；
2、 電梯導軌支架與導軌的安裝與調整；
3、 電梯轎廂龍門架與導靴的安裝與調整；
4、 電梯轎廂的安裝；
5、 電梯轎廂地坎的安裝與調整；
6、 電梯對重架與導靴的安裝與調整；
7、 電梯對重塊的安裝；
8、 電梯對重護欄的安裝與調整；
9、 電梯層門地坎的安裝與調整；
10、 電梯層門地坎與轎廂門地坎尺寸的調整；
11、 導軌與導靴的保養。
本產品為定制產品，以上為本公司電梯實訓室標準配置，如需另外增加功能，請致電021-56093252或者進入本公司官網查看QQ賬號或者銷售經理聯系電話。
