機電一體化綜合實訓考核設備
欄目分類：機電一體化教學設備 發布日期：2021-09-08 瀏覽次數：次
機電一體化綜合實訓考核設備,機電一體化實訓系統采用冷軋鋼板折彎焊接，表面靜電噴塑，防火、防水、防腐蝕。實訓桌下方裝有四個萬向輪和四個可調腳，萬向輪移動時用。
聯系方式見右側懸浮框
【機電一體化綜合實訓考核設備,機電一體化實訓系統】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【機電一體化綜合實訓考核設備,機電一體化實訓系統】時，都能通過我們來了解相關資訊，而且【機電一體化綜合實訓考核設備,機電一體化實訓系統】在客戶有需求時提供參考意見。

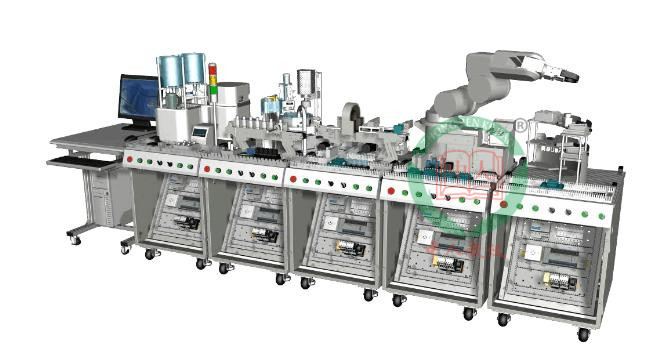

ZRJQR-815Q機電一體化綜合實訓考核設備,機電一體化實訓系統
該套系統是基于《國家中長期人才發展規劃綱要(2010-2020年)》對經濟社會發展重點領域急需緊缺專門人才及創新型科技人才的培養要求，依據國家相關職業工種培養及鑒定標準，結合中國當前制造業的崗位需求，接軌世界技能競賽（World skills）相關標準及規程開發設計而成。該套系統由“工作站”(Working Station）形式綜合體現。
“工作站”可以模塊方式自由組合，形成多種模式，操作者不但在實習、工作中培養、訓練了機械裝調、電氣管路連接、程序設計、工業機器人應用、傳感器應用、計算機應用、檢修排故、觸摸屏組態、伺服、步進驅動控制等機電專業技能，同時也體驗到職業素養中的社會能力與方法能力。
該設備技術涵蓋面廣，定位前瞻，是機電一體化專業教學實習、技能鑒定和技能競賽的絕佳載體。
三、產品結構
每個獨立的單元由實訓桌、執行機構及掛板構成。每套設備除配獨立的單元外，還配裝配桌、工具柜、電腦桌等。
實訓桌：采用冷軋鋼板折彎焊接，表面靜電噴塑，防火、防水、防腐蝕。實訓桌下方裝有四個萬向輪和四個可調腳，萬向輪移動時用，可調腳固定時用。實訓桌臺面是用鋁型材拼接而成，方便學生將工件在其上任意位置、任意方式地安裝，而不局限于在給定的孔位上按給定的方式安裝。
執行機構：采用鋁板精加工后組裝而成，表面噴砂后陽極氧化，既防腐蝕又美觀大方。
掛板：斜裝于實訓桌正下方，可很方便地取、卸。掛板上裝有PLC、變頻器等電器元件，統一由電纜線及快速插頭與實訓桌上的執行機構連接。
裝配桌：有機械裝配桌和電氣裝配桌各一臺。均由臺身和臺面兩大部分組成。臺身用方管焊接噴塑后組裝連接，臺面用高密度中纖板，表面貼壓防火板，耐腐蝕、防靜電。整個裝配桌可隨意拆裝，方便運輸安裝。
工具柜：用冷軋鋼板折彎焊接，表面靜電噴塑。工具柜有多個抽屜，可儲藏工具，下面裝4個萬向輪，可推入工具柜的下方空隙處。
電腦桌：采用冷軋鋼板折彎焊接加中纖板臺面組裝而成。下面裝4個萬向輪。
四、產品特點
1．設備綜合運用了工業機器人應用技術、PLC及特殊功能模塊技術、觸摸屏應用技術、通信應用技術、交流伺服應用技術、交流變頻應用技術、電力電子應用技術、傳感器應用技術、氣動控制技術、機械裝調技術機電一體化高新技術的綜合應用。
2. 通過模塊化的設計，每個單元可以單獨安裝、調試、運行、教學、實訓，學員可以從模塊化到整個單元、從單機到聯機、從簡單到復雜得學習各種機電一體化技術。
3.整個設備主體配置為5個單元，另有5個可選配置單元，通過不同單元配置形式可以得到6種不同功能設備，從而實現的教學內容也會有所不同。用戶可以資金預算和教學要求選擇適合自己要求的配置，從而實現設備利用率的最大化。
五、產品配置與參數
1) 額定電壓：AC380V ±10%
2) 額定功率：3.3KW
3) 環境濕度：≤90%
4) 安全保護功能：急停按鈕，漏電保護，過欠壓保護，過流保護，過熱保護。
5) PLC: 匯川H2u-1616MR /H2u-3232MT
6) 伺服：驅動器MR-JE-10A/電機HF-KN-13J-S100
7) 變頻器：FR-D740-0.4K
8) 步進電機：XY系列
9) ABB機器人：IRB120-3/0.58有效負載3kg
10) 設備重量：330kg
11) 單站尺寸：L600mm×W720mm×H1500mm
12) 設備尺寸：L4800mm×W720mm×H1500mm
13) 工作站尺寸：L4800mm×W2500mm×H1500mm
六、機電一體化綜合實訓考核設備成套配置清單
| 成 套 產 品 配 置 標 準 | |||||
| 產品名稱：機電一體化綜合實訓考核設備 | |||||
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 加蓋擰蓋單元 | ZR-815Q-26 | 套 | 1 | |
| 2 | 檢測分揀單元 | ZR-815Q-27 | 套 | 1 | |
| 3 | 6軸機器人單元 | ZR-815Q-28 | 套 | 1 | |
| 4 | 成品入倉單元 | ZR-815Q-07 | 套 | 1 | |
| 5 | 顆粒上料單元 | ZR-815Q-47 | 套 | 1 | |
| 6 | 電源盒模塊 | ZR-815Q-09 | 個 | 1 | |
| 7 | 電腦桌 | ZR-815Q-21 | 張 | 2 | |
| 8 | 裝配桌 | ZR-815Q-33 | 張 | 2 | |
| 9 | 瓦特計 | ZR-TBD-007 | 臺 | 1 | 三套配一套 |
| 10 | 數字量仿真盒 | ZR-TBD-008 | 臺 | 1 | 三套配一套 |
| 11 | 產品配件包 | ZR-815Q-VII | 套 | 1 | 二級配置清單（1） |
| 二 級 配 置 清 單 （1） | |||||
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 多功能排插 | NEA3-1130-3 3米 | 個 | 2 | |
| 2 | 空氣壓縮機 | TYW-1A 12L | 臺 | 1 | |
| 3 | 內螺紋直通 | APCF6-02 | 個 | 1 | |
| 4 | 銅芯聚氯乙烯護套電纜 | RVV 5*2.5mm2 黑色 | 米 | 5 | |
| 5 | PLC編程線 | SC-11 3M | 條 | 3 | |
| 6 | USB數據線 | A型公插頭轉B型公插頭 3M 藍色 | 條 | 1 | |
| 7 | USB數據線（帶磁環） | A型公頭轉Mini-B T型口 3M 黑色 | 條 | 1 | |
| 8 | 485通訊線 | 2芯屏蔽線 長2M 兩頭壓線針 | 條 | 4 | |
| 9 | PU氣管 | US98A-060-040-B 藍色 | 米 | 5 | |
| 10 | 顆粒圓瓶身 | ZR-815Q-48-001 | 件 | 24 | |
| 11 | 黑色瓶蓋 | ZR-815Q-48-002 | 件 | 12 | |
| 12 | 白色瓶蓋 | ZR-815Q-48-004 | 件 | 12 | |
| 13 | 白色物料塊 | ZR-815Q-48-005 | 件 | 50 | |
| 14 | 藍色物料塊 | ZR-815Q-48-003 | 件 | 10 | |
| 15 | 物料盒子組件V3.0版 | ZR-815Q-28-06-00 | 套 | 6 | |
| 16 | 黑白標簽片（白） | ZR-815Q-28-07-004 | 件 | 12 | |
| 17 | 黑白標簽片（黑） | ZR-815Q-28-07-004 | 件 | 12 | |
| 18 | 配套光盤V3.0版 | ZR-815Q-VII.GP | 張 | 1 | |
| 19 | 設備使用說明書V3.0版 | ZR-815Q-VII.SM | 本 | 1 | |
| 20 | 學生凳組件 | 塑鋼凳面(藍）+鐵質凳 | 套 | 4 | |
PLC部分
1. PLC基本指令的應用
2. PLC功能指令的應用
3. PLC步進指令的應用
4. 利用編程軟件對PLC編程
5. PLC對變頻器PID的控制
6. PLC控制環形傳輸帶
7. PLC檢測多種物料屬性
8. PLC檢測物料放置方向
9. PLC對傳輸帶運行的絕對定位控制
10. PLC對傳輸帶的脈沖定位控制
11. PLC對傳輸帶的混合定位控制
12. PLC對雙軸機器人的基本動作控制
13. 利用脈沖指令對步進電機控制
14. PLC對多軸工業機器人自動控制
15. PLC對裝配件旋轉控制
16. PLC對控制裝配單元
17. PLC對堆垛機單軸與雙軸控制
18. PLC對倉庫出庫入庫自動控制
19. PLC對倉庫間倉位調配的控制
人機界面系統實訓
1. 窗口切換
2. 界面制作
3. 數據輸入
4. PLC寄存器連接
5. 流動文字
6. 觸摸屏監控環形傳輸帶實訓
7. 觸摸屏監控各工作單元設備
8. 觸摸屏監控雙向雙面?zhèn)}儲系統實訓
9. 觸摸屏對整體實訓流程監控與管理
10. 通過觸摸屏對整套系統參數設置
11. 觸摸屏對系統報警代碼查詢與處理
12. 觸摸屏多級權限設置實訓
13. 觸摸屏實現故障設置于診斷排除
變頻器系統實訓
1. 變頻器基本接線操作
2. 開環系統實訓
3. PU操作及外部操作
4. 速度定位系統實訓
5. 并用操作運轉實訓
6. 通訊操作運轉實訓
7. 多段速度運轉實訓
8. 變頻器無極調速實訓
9. 瞬時停電起動實訓
10. PID控制系統
11. 面板參數復制實訓
12. 多位置定位參數調節
機器人系統實訓
1. 步進系統接線操作
2. 單軸步進系統控制
3. 雙軸及多軸步進系統控制
4. 多速度段運行控制
5. 啟動與制動變速實訓
6. 多點定位控制
7. 機器人原點與復位
8. 機器人單步與連續控制
9. 多細分度與脈沖實訓
10. 網絡IO監控機器人工作狀態
交流伺服系統實訓
1. 交流伺服系統基本接線操作
2. 放大器參數設置
3. 反饋與脈沖數觀察
4. 脈沖輸入控制正反轉
5. 帶速度反饋的脈沖控制正反轉
6. 相對位置控制
7. 凸輪控制增量方式
8. 故障代碼的熟悉與排除
9. 雙軸倉庫控制管理
傳感器部分實訓
1. 金屬傳感器的應用實訓
2. 顏色傳感器對單一顏色分揀實訓
3. 顏色傳感器對其他顏色分揀實訓
4. 位置傳感器實訓
5. 霍爾傳感器實訓
6. 磁性開關實訓
7. 編碼器的應用
8. 編碼器絕對控制與增量控制
9. 對射型與反射型傳感器的應用
網絡部分實訓
1. RS485網絡實訓
2. 觸摸屏通過PU控制變頻器實訓
3. PLC通過RS指令控制變頻器實訓
4. PLC、觸摸屏與變頻器通訊控制
5. N：N網絡搭建與調整實訓
6. 現場總線網絡操作與設置
7. 現場總線網絡搭建入門
機械部分
1. 結構部件的組裝
2. 氣動元件的組裝
3. 機械零件的部件組裝
4. 機械系統的裝調
如對本產品/文章：機電一體化綜合實訓考核設備,機電一體化實訓系統有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
