產品名稱：[ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）]
上海中人專業提供ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型），并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型），是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）
ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）
一、 ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）概述
“智能型制冷壓縮機性能測試實訓裝置”以可編程控制器PLC為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。 適用于各院校制冷專業相關課程的教學實訓。
二、 ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型） 技術性能
1. 輸入電源：三相四線 ～ 380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜40 00m
3. 裝置容量：＜5k VA
4. 制冷劑：R22
5. 第二制冷劑：R123
6. 制冷量：2.3kW
7. 重 量：100kg
8. 設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
三、ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）系統特點
1. 由二套系統組成，一套為壓縮機測試系統，另一套是過冷度調節輔助系統
2. 系統工況的穩定采用PID控制算法和帶預測機制的智能控制算法控制
四、 實訓項目
1. 了解國標GB/T5773—2004的實訓方法
2. 蒸汽壓縮式制冷循環系統基本結構和工作原理
3. 壓縮機測試系統試驗工況控制
4. 主、輔測制冷量相對誤差測量
5. 制冷機組能效比測量
五、ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型） 配置及技術性能

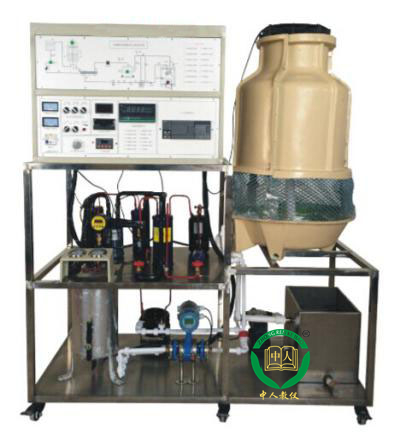

實訓裝置主要由控制臺、壓縮機測試系統、過冷度調節輔助系統、主機實訓模塊、溫度采集模塊、壓力變送器及流量傳感器等組成
1. 控制臺
(1) 交流電源
提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
(2) 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
(3) 安全保護體系
設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2. 壓縮機測試系統
包含被測壓縮機、臥式殼管式冷凝器、冷卻塔、冷凝水循環水泵、視液鏡、干燥過濾器、電子膨脹閥、水量調節閥、儲液器和量熱器等。
3. 過冷度調節輔助系統
由過冷器、循環水泵、水量調節閥、冷卻塔等組成。
4. 測量?jī)x表
(1) 真空壓力表：量程-0.1～3.5MPa
(2)指針式電壓表：量程0～450V
(3) 功率表：精度0.5級，可單獨顯示電壓、電流、功率信號
(4) 數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
(5) 玻璃轉子流量計：量程為16～160mL/min
(6) 真空壓力表：量程-0.1～1.5MPa
5. 主機實訓模塊
配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量 I/O（ 14路數字 量輸入 /10路數字量 輸出） ， 帶1 個RS-485通信口 ，配套PC/PPI編程電纜。
6. 溫度采集模塊
配置西門子EM231模擬量模塊（4路模擬 量輸入 ）、EM232模擬量模塊（2路模擬 量輸 出）。
7. 檢測傳感器
包含壓力變送器及流量傳感器。
原文網址：
http://xxdxmfs.cn/proshow.asp?ID=984
尊敬的用戶：
如果您對我們的ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）比較滿意，想要建設與ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）。
售后：我們承諾在質保期內，若ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRLR-2017J型智能型制冷壓縮機性能測試實訓裝置（創新型）零部件僅收成本費的。
