上海中人專業提供ZR-ZK中央空調實訓考核臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-ZK中央空調實訓考核臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-ZK中央空調實訓考核臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZR-ZK中央空調實訓考核臺ZR-ZK中央空調實訓考核臺
一、技術參數
1. 輸入電源：三相五線～380V±10% 50Hz。
2. 制冷劑/用量：R22 2kg；風機盤管：350m3/h 。
3. 外形尺寸：300cm×200cm×210cm。
4. 冷卻循環水泵：38L/min 揚程10米；冷凍循環水泵：38L/min 揚程10米；供熱循環水泵：38L/min 揚程10米。
5. 模擬鍋爐：功率：1500W 容量：60L。
6. 系統保護：具有高低壓力、過熱保護裝置。
7. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準。
二、系統組成
實訓裝置由電氣控制柜、實訓對象、模擬房間、模擬大廳、測量儀表等組成：
1. 電氣控制柜
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度指示。第二層為PLC控制器及系統流程圖，PLC控制器采用西門子主機。最下面層為執行器件，主要由交流接觸器、過熱保護器組成，主回路以三相四線380V電壓為主，控制回路以交流220V電壓為主。
2. 實訓對象
實訓對象采用不銹鋼鋼架制成，系統由制冷機組、冷卻水系統、媒水水系統、供暖系統等組成。
1) 制冷機組：1臺3匹旋轉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。
2) 冷卻水系統：1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水系統：2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 供暖系統：1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3. 模擬房間
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
4. 模擬大廳
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控制控器、新風處理系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
5. 測量儀表
1)電氣控制柜監測儀表參數：電壓表量程0～450V；電流表量程0～30A。
2)制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3)媒水水系統監測儀表參數：徑向壓力表量程0～0.16 Mpa
三、裝置的基本配置
|
序號 |
名 稱 |
主要部件、器件及規格 |
數量 |
備注 |
|
1 |
電氣控制柜 |
長×寬×高為80cm×80cm×190cm |
1套 |
|
|
2 |
模擬房間 |
長×寬×高為100cm×100cm×215cm；臥式暗裝式風機盤管、鋁合金百葉風口、供液電磁閥、鋁合金百葉風口等 |
1套 |
|
|
3 |
模擬大廳 |
長×寬×高為100cm×200cm×215cm；新風系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口） |
1套 |
|
|
4 |
制冷機組 |
3匹旋轉式壓縮機（工作電壓：220V；制冷量：7200W；輸入功率：2340W；制冷劑：R22；電機形式：感應電機；保護器形式：內置；啟動電容：容量50uF、耐壓：370V）；殼管式冷凝器（換熱面積1.2m2，設計溫度60℃；干式蒸發器（換熱面積1.6m2，設計溫度40℃；儲液罐（容量2L）、內平衡式熱力膨脹閥、干燥過濾器。 |
1套 |
|
|
5 |
冷卻水系統 |
冷卻塔（冷卻水量3m3/h、電機功率0.18KW）、冷卻水泵（輸出功率200W、輸入功率400W、額定轉速2850rpm、額定流量38L/min、額定揚程10m）；Y型過濾網、閘閥、單向閥（黃銅、管徑20mm)。 |
1套 |
|
|
6 |
媒水水系統 |
媒水水泵（輸出功率200W、輸入功率400W、額定轉速2850rpm、額定流量38L/min、額定揚程10m）；分水器、集水器；水流開關、Y型過濾網、閘閥、單向閥(黃銅、管徑20mm)、自動排氣閥。 |
1套 |
|
|
7 |
供暖系統 |
電加熱水器（功率1.5kW、容量60L）、換熱水泵（輸出功率200W、輸入功率400W、額定轉速2850rpm、額定流量38L/min、額定揚程10m）、板式換熱器（單片換熱面積0.023m2、最大流量4m3/h、不銹鋼、設計溫度-195℃～220℃）、Y型過濾器(黃銅、進出口管徑20mm)、安全閥(接口螺紋DN15)。 |
1套 |
|
|
8 |
測量儀表 |
指針式交流電壓表：量程0～450V；指針式交流電流表：量程0～30A；指針式交流電流表：量程0～5A。 耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：設定范圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。 徑向壓力表：量程0～0.16 Mpa |
1套 |
|
|
11 |
光盤 |
組態軟件、西門子PLC編程軟件、配套應用程序、實驗指導書、使用說明書等 |
2張 |
|
|
12 |
型材電腦桌 |
|
1張 |
|
|
13 |
組態軟件加密鎖 |
768點 |
1只 |
|
|
14 |
PC/PPI通訊電纜 |
|
1根 |
|
|
15 |
扳手 |
0-250mm |
2把 |
|
|
16 |
螺絲刀 |
十字 |
1把 |
|
|
17 |
內六角扳手 |
6mm |
1把 |
|
|
18 |
產品說明書 |
|
1份 |
|
|
19 |
實驗指書 |
|
1份 |
|
|
20 |
仿真軟件 |
|
1套 |
|
四、能完成的實訓項目
1. 中央空調的啟動、運行、調試技術的實訓
2. 中央空調運行工作情況、運行參數檢測分析
3. 中央空調控制原理的認識
4. PLC可編程控制器編程
5. 數據采集技術的應用
6. 組態技術應用、網絡技術的應用（遠程控制）
7.傳感器及變送器安裝和使用。
8.制冷原理與熱交換技術
9.中央空調運行保護與日常維護操作考核
10.變頻器應用
11.觸摸屏應用
12.內外網網絡通訊技術及其應用。

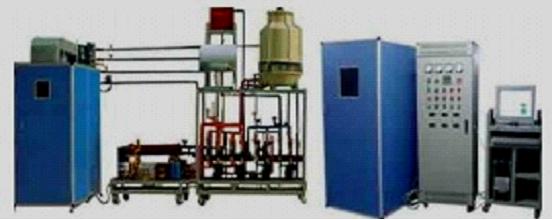

五、ZR-ZK型中央空調實訓考核裝置系統構成圖
