產品名稱：[ZR-JLKJ機構創新設計組合搭接實訓裝置]
上海中人專業提供ZR-JLKJ機構創新設計組合搭接實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-JLKJ機構創新設計組合搭接實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-JLKJ機構創新設計組合搭接實訓裝置，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZR-JLKJ機構創新設計組合搭接實訓裝置
ZR-JLKJ機構創新設計組合搭接實訓裝置
一、）產品概述

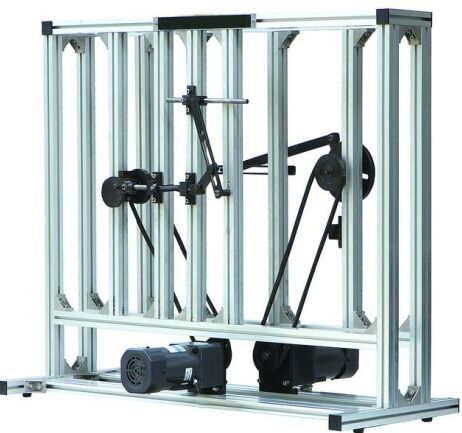

本裝置采用鋁合金型材結構，利用各種給定的機械零部件，學生可自主搭接各種典型平面機構和空間機構，培養其對機構的創新能力、綜合設計能力、工程實踐能力。適合各職業院校機械類專業《機械創新設計》、《機械原理》、《機械設計》等課程開設綜合性、創新性、設計性實訓之用。
二、）配置及技術性能
本裝置由實訓臺架（鋁合金型材結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。
1.輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2.外形尺寸：實訓臺架 1200mm×360mm×760mm，電源控制箱 250mm×165mm×155mm
3.交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min
4.電源控制箱1臺:配置交流減速電機調速器，給電機提供可調電源。調速電機轉速以4位LED顯示。
5.機械零部件1套:提供各種組成典型平面機構、空間機構所需的零部件。
6.配件1套：提供內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。
7.零件存放柜1套:存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。
三）實訓項目
1.平面機構組成原理的拼裝設計實訓
2.平面機構創新設計的接裝設計實訓
3.空間機構的搭接設計實訓
4.典型平面機構搭接實訓
四、）實驗內容：
可搭接以下機構：
(1)曲柄搖桿機構
(2)曲柄滑塊機構
(3)雙曲柄機構
(4)雙搖桿機構
(5)曲柄搖塊機構
(6)齒輪導桿機構
(7)六桿機構
(8)凸輪連桿機構
(9)齒輪曲柄機構
(10)外槽輪機構
(11)鄂式碎石機
(12)插床
(13)擺動導桿機構
(14)牛頭刨床
(15)自動車床送料機構
(16)沖床送料機構
(17)變速傳動
(18)分路傳動
(19)獲得較大傳動比
(20)行程放大機構
(21)對心曲柄滑塊機構
(22)偏置曲柄滑塊機構
(23)齒輪齒條連桿組合機構
(24)齒輪連桿組合機構（一）
(25)齒輪連桿組合機構（二）
(26)齒輪連桿組合機構（三）
(27)齒輪連桿組合機構（四）
典型空間機構搭接實訓
(1)蝸輪蝸桿傳動
(2)45度螺旋齒輪傳動
(3)單萬向聯軸器
(4)雙萬向節聯軸器
(5)鏈輪傳動
(6)螺旋-錐齒輪組合傳動
除以上機構形式外，使用者可以任意設計拼機構
(7)錐齒輪-蝸輪蝸桿組合傳動
(8)錐齒輪-萬向節組合傳動
(9)螺旋齒輪-蝸輪蝸桿組合傳動
(10)螺旋齒輪-萬向節組合傳動
(11)螺旋-錐齒輪組合傳動
(12)螺旋齒輪-槽輪機構-鏈傳動機構
