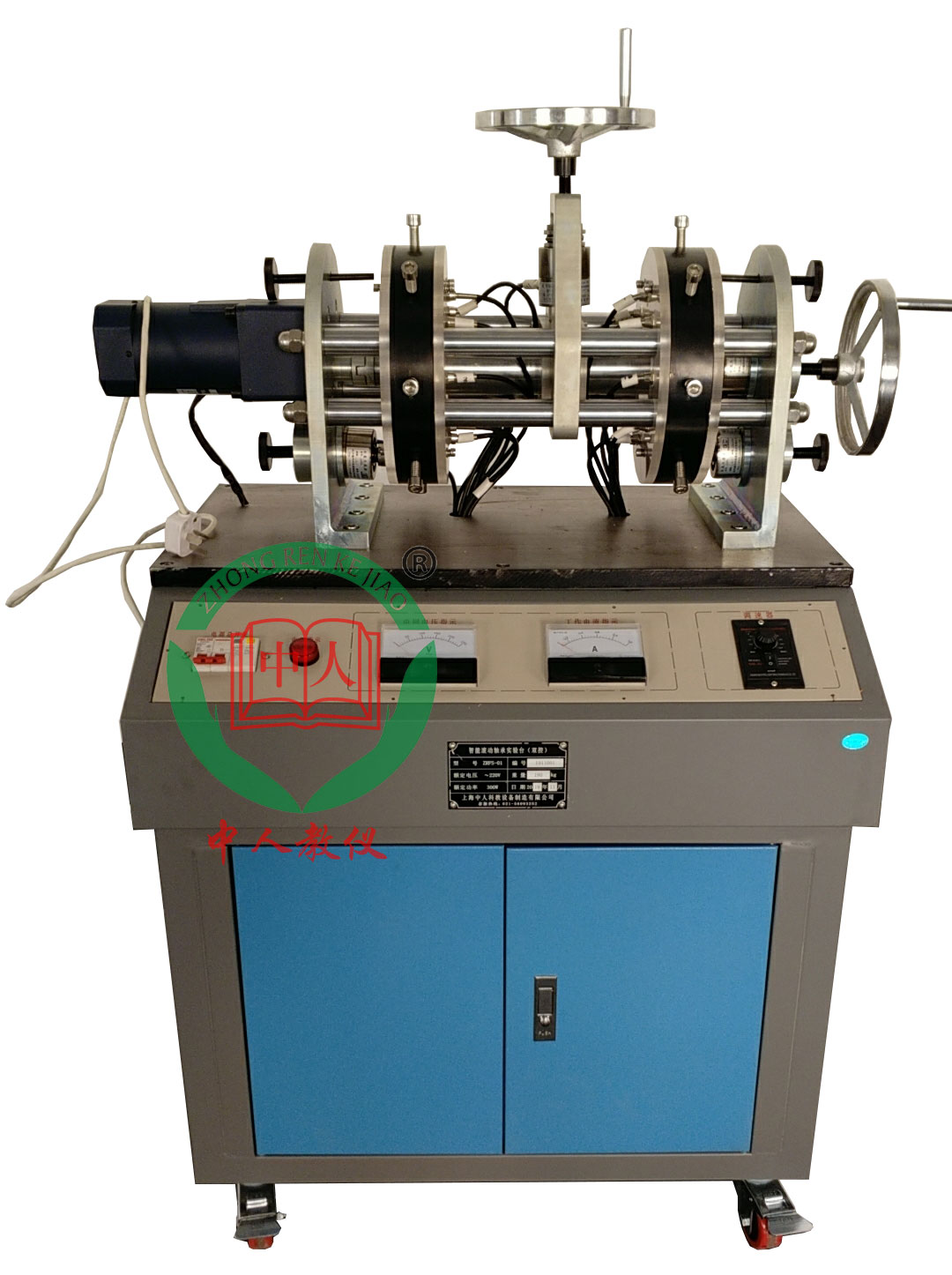

產品名稱：[ZRFS-1型滾動軸承承組合及受力分析實驗臺]
上海中人專業提供ZRFS-1型滾動軸承承組合及受力分析實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRFS-1型滾動軸承承組合及受力分析實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRFS-1型滾動軸承承組合及受力分析實驗臺，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRFS-1型滾動軸承承組合及受力分析實驗臺
一、 產品概述
本裝置可測量滾動軸承工作時軸承元件上的載荷分布、應力變化規律及進行滾動軸承組合設計實驗，測試在總徑向載荷和軸向載荷作用下，滾動軸承徑向載荷分布及變化情況，特別是軸向載荷對滾動軸承徑向載荷分布的影響；并作出載荷分布曲線。使學生更好的掌握滾動軸承的工作情況及相關參數的測量方法，提高滾動軸承的設計能力。適合各大院校機械類專業《機械設計》課程的實驗教學需要。
二、 配置及技術性能
1. 實驗臺
(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，平板臺面，鋁質面板。設有帶鎖柜子，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。平板外形尺寸：750mm×420mm×40mm。
(2)輸入電源：?jiǎn)蜗嗳� AC220V±10% 50Hz
(3)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
(4)交流減速電機調速器1個：給電機提供可調電源
(5)數據采集器 1套
2. 實驗機構
(1)滾動軸承公稱直徑：D=50mm
(2)滾動軸承跨度：L=300mm
(3)滾動軸承：2種（圓錐滾子軸承）
(4)可移動的滾動軸承座：1對
(5)滾動軸承徑向加載裝置：1套（作用點位置可在0～130mm內任意調節）
3. 交流減速電機 1臺：額定功率90W，調速范圍 0～100r/min
4. 滾動軸承徑向載荷傳感器16個,量程：5000N
5. 總徑向載荷傳感器1個,量程：10000N
6. 總軸向載荷傳感器1個,量程：10000N
7. 左、右滾動軸承軸向載荷傳感器各1個,量程：：10000N
8. 配件：軟件光盤、實驗指導書
9. 計算機測試分析軟件
具有數據采集、測試分析、數據曲線擬合、保存并打印實驗數據和實驗報告等功能。可測量滾子對外圈的壓力及變化情況、測繪滾動軸承在軸向、徑向載荷作用下軸承徑向載荷分布情況，并擬合繪制出實時變化曲線。
三、 實驗項目
1. 軸承外圈載荷分布測試，并作出載荷分布曲線
2. 軸承外圈應力變化規律的測試實驗，模擬滾動體和內圈的應力變化規律
3. 滾動軸承組合設計實驗，測試滾動軸承組內部軸向載荷、軸向載荷和總軸向載荷的關系，并進行滾動軸承組合設計計算
