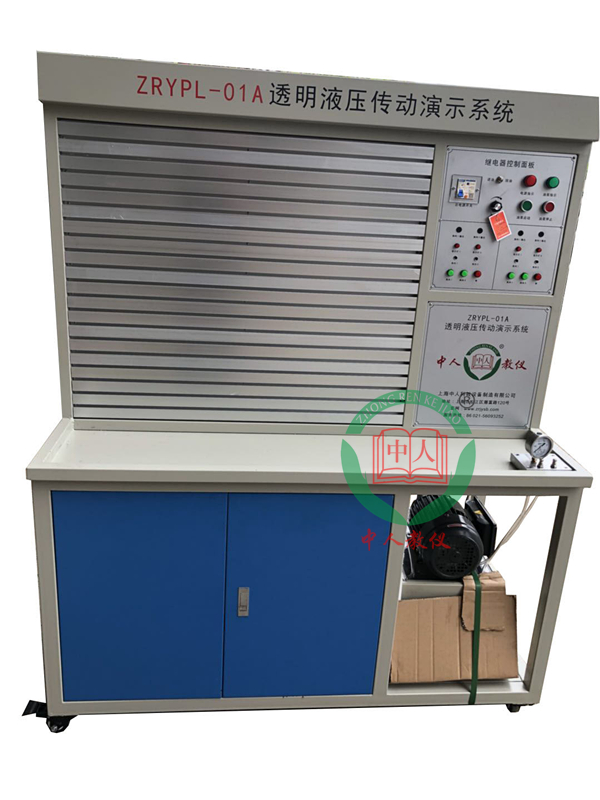

透明液壓系統綜合實訓裝備

聯系方式見右側懸浮框

【透明液壓系統綜合實訓裝備,透明液壓實訓裝置】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【透明液壓系統綜合實訓裝備,透明液壓實訓裝置】時，都能通過我們來了解相關資訊，而且【透明液壓系統綜合實訓裝備,透明液壓實訓裝置】在客戶有需求時提供參考意見。

透明液壓系統綜合實訓裝備
一、概述
透明液壓實訓裝置是依據國家職業院校，技校，大、中專院校、高等院校通用教材和最新的教學大剛的《液壓與氣動技術》、《液壓原理》、《液壓傳動》、《機械基礎》、《液壓控制技術》而專業設計符合教學實驗、實訓專用；目前，用于液壓教學中，基本上是采用工業液壓實驗臺，由于工業液壓閥件的外殼體采用有色金屬制造，輕的幾斤，重的幾十斤，搭建實驗回路時，十分不方便，并且內部復雜的結構和動態原理是不可見的，只能憑空想像學生對本課程學習沒有興趣，難以理解，進度緩慢。教學的最好方法是：用最短的時間，以最快的速度，讓學生有興趣地學習掌知識；最終目的是，能在社會實踐將所學知識中運用自如。為此研制出了透明液壓系統綜合實訓裝備。為了讓學生，用最短時間，以最快的速度，有興趣地學習，掌握，運用液壓系統，并且結合工業液壓元件的特點。該實訓裝備所有液壓元件的外殼體采用進口高清晰透明可視化材料制作，內部均按照工業液壓元件的實際內部結構而設計。能真實的反映了單個工業液壓元件的靜態構造原理；也可以選用多個透明液壓元件組成任意回路；清楚地觀察流體在閥體中的流向和工業液壓元件閥芯在回路中的動態原理，原理簡單，回路清晰，把抽象變形象，把復雜變簡單，能使學生把液壓傳動系統知識得到透徹的學習和運用。本實訓裝備覆蓋了液壓技術、傳統繼電器控制技術、時間繼電器技術、傳感器器應用技術等多項技術于一體，是液壓技術和控制技術的完美結合。因此該實訓裝備是液壓實訓教學、液壓控制技能實訓、液壓與傳感器技術的實用實訓，是一款以液壓為主并多項技術于一體的綜合實訓裝備，特別適合國家職業院校、技校、大、中專院校和高等院校的專業液壓教學實驗，實訓專用。

二、技術指標
1.液壓泵站：
由于本實驗臺演示的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型直流并激勵電動 機及直流電機調速器。
（1）直流電機技術參數：
永磁直流調速電機：型號ZYC-110/12  額定電流：1.8A，額定電壓：DC220V，功率400W，調速范圍：0～1200rm。
（2）油箱：公稱容積30L;附有液位計，油溫指示計，吸油、回油濾油器，安全閥等。
（3）直流電機調速器技術參數：輸入電壓：AC220V，輸出電壓：DC  0～220V
2.電源部分：
   1、 帶有漏電保護功能，當由于接線錯誤而導致線路發生短路時，會自動斷開電源，起到保護設備的功能。
2、供電電源：AC220V、50HZ；
控制電壓：DC24V/12V；
3、使用環境要求：防潮、防塵環境；
4、實驗臺外形尺寸：長×寬×高＝1600×650×1800 mm；
5、實訓臺重量：150kg。
三、特點
1．實訓操作面板采用9條，（寬：80mm×厚：20mm×長：1500mm）型材壁厚：3mm 的“T”型鋁合金型材組成，實訓面積寬大：（長：1.5米×寬0.72米）各種液壓元件在實訓操作面板上，可根據需要課程需求，迅速組合成任意液壓系統的任意回路。
2．采用模塊組合式的結構，操作方便，整體結構簡單，實用性強
3．所有的電磁換向閥的電磁鐵采用：最先進的優質濕式工業直流24V電磁鐵；該閥用電磁鐵采用24V安全控制電壓，電磁鐵力矩大，長時間使用不會發燙，性能穩定，質量可靠，為了保證學生使用的安全，我們杜絕使用劣質的工業交流220V的閥用電磁鐵！
4．引進一種進口高清晰透明可視化材料，并且運用一種專利技術，能使元件的外殼體永久不會發黃，晶瑩剔透，透明如新！
5．備用了快捷，干凈，無泄漏鍍鉻雙閉鎖快捷接頭的實訓油管，連接置換一條實訓油 管只需六秒鐘�？鞊Q省課時，干凈不漏油。終身保修！
6. 液壓泵站系統：直流電機帶正反轉功能；調速范圍可以任意從：0-1500r/min內調速；帶有超高壓保護功能；電機帶有超電流保護功能；
四、實訓內容：
用換向閥的換向回路
用“O”型機能換向閥的閉鎖回路
液控單向閥的閉鎖回路
壓力調定回路
二級壓力回路
用減壓閥的液壓回路
用增壓缸的增壓回路
用換向閥的卸載回路
進油節流調速回路
回油節流調速回路
流量閥短接的速度換接回路
二次進給回路
用順序閥的順序動作回路
壓力繼電器的順序動作回路
用電器行程開關的順序動作回路
用行程閥的順序動作回路
五、配置
繼電器單元：各種繼電器接頭均接到面板上，進行實訓時方便插拔連接；
按鈕開關單元：各種按鈕開關接頭均接到面板上，進行實訓時方便插拔連接；
液壓泵站控制模塊：帶單相漏電保護，可以控制電機的正反轉，能調節油泵電機的轉速并且能在數字轉速表上顯示當前電機的轉速。
電源模塊：帶單相漏電保護、輸出電壓220 V、直流電源24 V/12V；
液壓元件模塊：元件安裝在航天鋁快捷底板上方便實訓模塊在實訓屏上進行固定、拆卸。
六、配置清單
