上海中人專業提供ZRS-B雷諾演示實驗裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRS-B雷諾演示實驗裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRS-B雷諾演示實驗裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRS-B雷諾演示實驗裝置ZRS-B雷諾演示實驗裝置
1.1、實驗裝置的功能及特點
能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。清晰地觀察到流體在圓管內流動過程的速度分布。
裝置的主要技術數據:
1、實驗管道有效長度: L＝700 mm；外徑: Do＝32 mm；內徑: Di＝25。

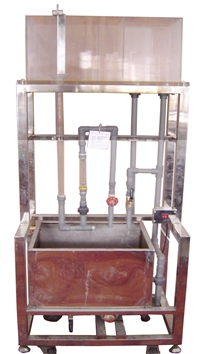

1.2、實驗裝置的結構
本實驗裝置主體為不銹鋼框架及流體管路（含下水槽及溢流管路），可視部分為：穩定液位而設計的有機玻璃穩流上水箱；玻璃流動形態觀察管。視蹤劑采用紅色墨水，它由紅色墨水儲瓶經連接管和細孔噴嘴，注射針頭，從位于實驗管道入口的軸線部位，注入實驗觀察導管。
1.3、雷諾演示實驗裝置配置參數
|
項目 |
說明 | |||
|
實驗裝置功能 |
1. 了解流體流動的層流、過渡流、湍流等各種流型。 2. 觀察流體在管內流動時的兩種不同流動形態，即層流和湍流。 3. 測定臨界雷諾數。 4. 了解轉子流量計的使用和流量調節方法。 | |||
|
裝置設計參數 |
雷諾數：500－~5000。液體流量：48~－400L/h，溫度：常溫。 | |||
|
外形尺寸 |
裝置部分：700×500X1900（長×寬×高mm）；演示管段Φ32，長700，玻璃材質。 測控部分：集成于裝置之上（含接地柱）。外配設備：無。 | |||
|
裝置配套 |
配水：需用自來水提供實驗用水，實驗過程中將水循環使用。 電力：電壓AC220V，功率0.37KW，標準單相三線制。 | |||
|
實驗物料 |
水、水溶性紅墨水。 | |||
|
裝置主要 組成 |
下水箱：不銹鋼材質，配水源接入口及排空底閥。 循環水泵：低噪增壓泵： 上水箱：高強度有機玻璃材質，可視性溢流及穩液位設計。 實驗管段：玻璃材質，Φ32，觀察管段長80cm。 示蹤設備：示蹤劑貯盒，細孔噴嘴，可調式液體注射器。 | |||
|
測量與控制 |
測控變量 |
檢測器件及精度要求 |
顯示器件及方式 |
操控器件及方式 |
|
液體流量 |
塑料轉子流量計LZM-15G 40-400L精度：4%FS |
轉子流量計就地顯示 |
管路出口閘閥（手動） | |
|
液體溫度 |
鉑電阻測量精度：0.5%FS |
數字顯示儀表測量精度：0.5% FS |
無 | |
