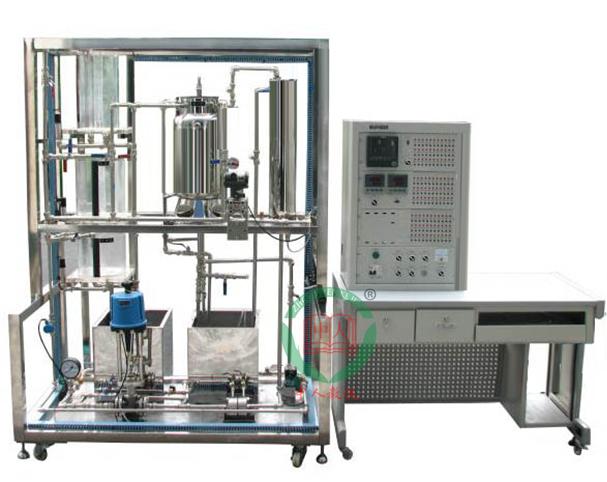

上海中人專業提供ZRHDU3000-2化工儀表維修工競技實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRHDU3000-2化工儀表維修工競技實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRHDU3000-2化工儀表維修工競技實訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRHDU3000-2化工儀表維修工競技實訓裝置
化工儀表維修工競技實訓裝置是根據化工儀表、自動化儀表及相近專業的教學特點及以培訓學生操作、排故為目標，于2002年推出的集智能儀表技術、故障排除、自動控制技術為一體的普及型化工儀表維修工競技的實訓裝置。該實訓裝置采用控制對象與控制臺獨立設計，控制系統采用了常規的智能儀表控制、無紙記錄儀�？刂茖�(duì)象除三容水箱、常壓電加熱爐強制對流換熱器以外，還設有溫度、調節閥、控制卡件故障排除功能。并且配以DCS控制系統
功能
被調參數囊括工業上常用的液位、溫度、流量、壓力四大參數；執行器中既有調節閥儀表類執行機構，又有變頻器、調壓模塊等電力拖動類執行器；系統除了改變調節器的設定值作階躍擾動外，還可以在對象中通過手操作閥制造各種擾動；一個被調參數可用不同動力源、不同的執行器、不同的工藝線路下可演變成多種調節回路；能進行多變量控制系統及特定過程控制系統實驗；各種控制算法和調節規律在開放的實驗軟件平臺上都可以控制；在信號的處理上，還預留了整套的信號接口，可用于以后系統的擴展；在整體實訓裝置中，設有溫度故障排除功能、調節閥故障排除功能、卡件故障排除功能等。
1 實訓裝置特點
被調參數囊括了工業上常用的液位、溫度、流量、壓力四大參數；
執行器中既有調節閥儀表類執行機構，又有變頻器、調壓模塊等電力拖動類執行器；
系統除了改變調節器的設定值作階躍擾動外，還可以在對象中通過手操作閥制造各種擾動；
一個被調參數可用不同動力源、不同的執行器、不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣；
能進行多變量控制系統及特定過程控制系統實驗；
各種控制算法和調節規律在開放的實驗軟件平臺上都可以控制；
實驗數據及圖表在MCGS軟件系統中很容易存儲及調用，以方便實驗者進行實驗后的分析與比較；
在信號的處理上，還預留了整套的信號接口，可用于以后系統的擴展，如：現場總線、DCS等控制系統；
在可以運用MCGS強大的軟件體系，組建一個小的局域網控制。
在整體實訓裝置中，設有溫度故障排除功能、調節閥故障排除功能、卡件故障排除功能等
2 實訓裝置對象組成
該實訓裝置包括一組有機玻璃三容水箱，每個水箱裝有液位傳感器；同時具有兩路供水系統，一路由循環水泵、調節閥、孔板流量計+EJA的差壓變送器組成，另一路由變頻器、循環水泵、渦輪流量計組成，通過閥門切換，任何一組供水可以到達任何一個水箱。另外，為實現溫度控制，該實驗裝置專門設計了一只常壓電加熱鍋爐、一只強制對流換熱器。常壓電加熱鍋爐分內膽和夾套兩層，內膽由電加熱器提供熱源，由一路供水系統提供水源，鍋爐內膽裝有防干燒裝置來確保設備安全；夾套由一路供水系統提供冷卻水。通過改變電加熱器的加熱功率或冷卻水/待加熱水的流量來影響內膽水溫和夾套水溫。鍋爐內膽和夾套均安裝有熱電阻測溫元件，在內膽里面，還裝有一個就地溫度顯示儀表。
液位、壓力
實訓裝置中提供三容水箱液位系統,本產品提供透明有機玻璃三容水箱液位對象研究系統，每個水箱裝有常規液位變送器；通過閥門切換，任何兩組動力的水流可以到達任何一個水箱。因此系統可以完成多種方式下的液位、流量及其組合實驗：?jiǎn)稳�、雙容（一階、二階）液位對象特性測試實驗
單回路液位控制實驗：不同干擾方式下液位控制實驗；不同水箱液位串級控制實驗；前饋-反饋控制實驗；耦合控制實驗。
溫度
實訓裝置中提供加熱鍋爐-純滯后溫度實驗系統，系統提供了一個加熱鍋爐-純滯后溫度實驗，加熱鍋爐及純滯后系統在不同時間常數位置裝有Pt100熱電阻檢測溫度，由可控硅控制電加熱管提供可調熱源，系統可以完成多種溫度實驗：溫度對象特性測試實驗（包括純滯后特性）；不同水流狀態溫度位式控制實驗；不同水流狀態溫度單回路PID控制實驗；不同時間常數純滯后溫度控制實驗。
流量
實訓裝置中提供雙管路流量系統：兩個獨立的水路動力系統，一路由水泵、電動調節閥、電磁流量計組成（主管路），由電動調節閥調節流量，電磁流量計檢測流量；另一路由變頻器、水泵、渦輪流量計組成（副管路），由變頻器調節流量，渦輪流量計檢測流量。可以完成多種方式下的流量控制實驗：?jiǎn)位芈妨髁靠刂茖?shí)驗；流量比值控制實驗。
換熱對象
實訓裝置中提供特制的強制對流換熱器和鍋爐加熱系統組成一個適合研究工作的具有普遍意義的復雜模擬對象（強制對流換熱器的冷水流量、熱水流量及鍋爐水溫作為系統輸入調節變量，強制對流換熱器冷水出口溫度、熱水出口溫度作為系統輸出被控變量），該系統既可以進行一般解耦實驗，又可以引導進行多變量多耦合系統的工程解耦綜合實驗和控制算法的研究。
2實訓裝置的安全體系
化工儀表維修工競技實訓的是單相三線電源，經過漏電保護器裝置后進入系統供電，供電電壓220V。輔助系統的設計基于廣泛的調查和中控教儀在教學儀器生產上的豐富經驗，真正做到教學方便、學習有效，并充分考慮對設備操作的安全性保護。具體措施包括：
對I/O信號按類型進行分類并可以進行標準信號之間的轉換；
每個強電用電設備都有獨立的控制開關進行控制，并充分考慮設備接地；
對鍋爐加熱等容易引起設備損壞的操作加以限制和保護裝置；
電氣輔件全部選用高品質、行業認可的產品。
3實訓裝置實驗系列
基本實驗
(1) 控制系統組成認識實驗
本組實驗旨在讓學生熟悉實訓對象，能夠熟練的自行接線組成不同的控制回路；能夠?qū)?duì)象上各種裝置的結構及原理有一定了解并能熟練操作使用；能夠?qū)?shí)驗軟件熟練使用；對實驗軟件開發平臺有一定的了解，為后續實驗打下基礎，提高后續實驗的效率。
對象硬件裝置結構認識及儀表操作，傳感器的校正(零點遷移與量程調整) 實驗
實驗軟件及其開發平臺的熟悉實驗
控制回路的選擇及回路連接線實驗
(2) 對象數學模型的測定
本組實驗結合控制理論相關教科書中單雙容水箱數學模型的分析及過程控制相關教科書中對象數學模型的測定方法，用實驗的方法來印證相關理論和知識；培養學生理論聯系實際的學習作風；引導學生從不同角度出發思考問題。
u 單容水箱液位數學模型的測定實驗
u 雙容水箱液位數學模型的測定實驗
(3) 位式溫度控制實驗
本實驗結合電器原理和過程控制的相關知識，針對溫度控制系統中控制不同的精度要求，引導學生從實際應用出發，綜和考慮控制要求和經濟利益來設計控制系統；培養學生綜合素質。
u 鍋爐內膽水溫位式控制實驗
(4) 單回路、多變量調節
簡單的單回路控制系統占工業控制系統的80%以上，該系列實驗提供不同檢測參數的三組實驗，同時也提供相同檢測參數的對比對象實驗，能夠讓學生迅速熟悉簡單的單回路控制系統，有利于學生全面比較、了解各種檢測參數的特性；熟悉用“臨界比例度法”、“衰減曲線法”來工程整定PID控制參數；引導學生從理論出發，活學活用。
u 上水箱液位定值(隨動)控制實驗
u 鍋爐內膽水溫定值控制實驗（動態流動水）
u 渦輪流量計流量定值控制實驗
提高實驗
(1) 串級控制實驗
串級控制系統是所有復雜控制系統中應用最多的控制系統，該系列實驗從系統控制思想，系統結構組成，系統工作方式，系統控制性能等各方面向?qū)W生展示串級控制系統，能夠讓學生加深理解、深刻領會所學知識。同時讓學生學會用“兩步”及“一步”整定法進行串級控制系統的整定。
u 鍋爐夾套水溫同鍋爐內膽水溫串級控制實驗
u 上下水箱液位串級控制實驗
(2) 比值控制系統實驗
該組實驗向?qū)W生展示了雙閉環比值控制系統的原理及結構組成，引導學生同“隨動系統”和“串級系統”進行比較，培養學生綜合思考和分析問題的能力。拓展學生思維。
u 渦輪量計流量與電磁流量計比值控制實驗
u 變比值控制實驗
故障排除實驗
1、主管路泵或副管路泵的電源故障；2、內膽加熱電源故障 3、電動調節閥電源故障 ； 4、PT100接線故障 ；5、PT100其它故障 ；6、調節閥信號線故障；7、水箱壓力傳感器信號線故障 ；8、渦輪流量計信號輸出故障 ；9、、熱電阻溫度變送器故障；10、主管道流量異常故障；1/1、二線制變送器I/V信號轉換故障；12、熱電偶接線故障；13、DCS卡件故障排除實驗
DCS控制系統除完成對整個實訓裝置的自動控制外，學員或教師可在工程師站上對過程控制實驗裝置進行全過程監視操作、系統故障定位及故障應急處理等。此外，該系統還自帶工業以太網接口和數據服務軟件，可以與實時信息管理系統掛接。與儀表維修工競技實訓裝置構成視訊系統。
|
序號 |
名 稱 |
規 格 |
數量 |
|
一 |
化工儀表維修工競技實訓裝置對象配置清單 |
||
|
1 |
設備框架 |
不銹鋼設備整體框架（由304不銹鋼方管、不銹鋼底板組成）規格：1450mm長×800mm寬×1800mm高,誤差≤10mm；壁厚≥2.5mm |
1個 |
|
2 |
電加熱常壓鍋爐 |
由304不銹鋼內膽加溫筒和封閉式外循環不銹鋼冷卻夾套組成，尺寸Φ300×600mm,誤差≤10mm壁厚≥1mm |
1個 |
|
3 |
水箱 |
帶溫度隔離功能的兩個可互通循環的儲水箱（304不銹鋼）尺寸：長×寬×高400×400×400,誤差≤10mm壁厚≥1.5mm |
1個 |
|
4 |
水箱 |
三容圓筒型有機玻璃上小水箱φ250mm×380mm,誤差≤10mm,壁厚≥5mm |
1個 |
|
5 |
水箱 |
三容圓筒型有機玻璃中小水箱φ250mm×350mm,誤差≤10mm,壁厚≥5mm |
1個 |
|
6 |
水箱 |
三容圓筒型有機玻璃下小水箱φ250mm×350mm,誤差≤10mm。 |
1個 |
|
7 |
強制對流熱換熱器 |
由φ150mm×800mm帶保溫層的不銹鋼外套（內含5根φ50mm×600mm銅鋁復合一體化散熱器）組成。 |
1個 |
|
8 |
水泵 |
不銹鋼； 功率：≥92W；全揚程：≥6.8m最大排水量：≥3.5噸/小時； 電源：220VAC；流量最大：≥10L/min ，RS15-6 |
2臺 |
|
9 |
溫度傳感器 |
Pt100精度：B級；分度號：PT100；不銹鋼保護套管，WZP-140 |
3套 |
|
10 |
燒結一體化小型Pt100熱電阻溫度傳感器 |
精度：B級；分度號：PT100；安裝螺紋：M20×1.5外螺紋，WZP-140 |
3套 |
|
11 |
雙金屬溫度計 |
雙金屬溫度計量程：0-100°C；精度：1.5 ，WSS-411 |
1套 |
|
12 |
溫度變送器 |
Pt100熱電阻標準信號轉換，供電電源：24VDC；量程：0～100℃； 輸出信號:4～20mADC;溫度影響:小于0.05%/℃。SBWZ |
6個 |
|
13 |
壓力液位傳感變送器 |
測量范圍：0-5Kpa 信號：4-20mA；供電電源:24VDC；精度 線性，遲滯，和重復性的總和 <±0.3% FS；調節零點和滿量程精度 <±0.3% FS；溫度范圍：-40～125℃；動態響應：可適合靜態和動態的測量，響應時間<2ms， 壓力連接：G1/2。PT300-5KG213 |
3個 |
|
14 |
孔板流量計 |
孔板流量計 DN10 |
1個 |
|
15 |
差壓變送器 |
EJA，輸出信號：4-20mA，帶手操器調節校驗功能，精度0.075%；工作電源：24VDC；水平安裝 帶三閥組及支架 |
1個 |
|
16 |
渦輪流量計（帶變送儀表） |
LWGY-10，測量范圍：0-1.2m3/h；輸出信號：脈沖；工作電源：24VDC，帶變送儀表。 |
1臺 |
|
17 |
智能電動單座調節閥 |
供電電壓：220VAC；控制信號:4～20mADC；作用形式：電開，4mA關，20mA開；公稱通徑：DN20。XPSLP |
1個 |
|
18 |
小功率變頻調速器 |
工作電壓：220VAC；控制信號：4-20mA；功率：0.4Kw,帶通訊接口，FR-D720,0.4K |
1個 |
|
19 |
防干燒裝置 |
供電24VDC；干燒觸點報警輸出；配套防干燒探頭，干燒自動報警并切斷加熱控制回路。 |
1套 |
|
20 |
實訓工具 |
勝利精密數字萬用表：精度3位半。 |
1支 |
|
儀表常用工具24件套；電烙鐵35W尖頭（帶安裝擺放架）銅質電源線，抗燃燒硅膠電線長≥200mm、焊錫絲、保險絲、實驗連接導線、元器件盒;扳手、改錐、尖嘴鉗、平口鉗、精密數字萬用表：精度3位半。能夠滿足功能中的實訓項目要求 |
1套 |
||
|
二 |
化工儀表維修工競技實訓裝置控制臺配置清單 |
|
|
|
1 |
實驗控制操作臺 |
規格：1200mm長×700mm寬×1600mm高；碳鋼噴塑；顏色：乳白。誤差≤10mm；壁厚≥2mm |
1套 |
|
2 |
強電控制面板 |
規格：4U標準面板；安裝空氣開關，信號燈，轉換開關等電氣元件；額定工作電壓：220VAC；額定工作電流：16A。 |
1塊 |
|
3 |
I/O信號接口面板 |
規格：4U標準面板；28~36路信號接插通道；控制對象信號與控制儀表互聯。 |
1塊 |
|
4 |
AI智能調節儀表 |
支持熱電阻，模擬量電壓信號等多種輸入；主輸入：熱電偶、熱電阻、電壓和電流輸入 ；線性電流輸出模塊（4~20mA）；具有PID控制功能； 繼電器觸點開關輸出模塊；通訊功能：RS485通訊接口模塊 ；供電：220V；面板尺寸：96×96mm。誤差±5mm，AH80。 |
2塊 |
|
配套模塊：X3 1路0-20mA/4-20mA電流輸入接口模塊，L大體積大容量繼電器觸點開關輸出模塊（適合報警）1塊，S1自帶隔離電源的通訊模塊（不占用儀表內部電源） |
2套 |
||
|
二次儀表接線的安全措施及配件 |
2套 |
||
|
5 |
無紙記錄儀 |
8路模擬量信號輸入：支持電壓，電流，熱電阻，熱電偶信號；4路模擬量信號輸出 |
1套 |
|
6 |
RS232/485轉換頭 |
接口特性：接口兼容EIA/TIA的RS232.RS485標準；電氣接口：RS232端DB9孔型連接器,RS485端DB9針型連接器,配接線柱,支持32節點,防靜電保護；工作方式：異步半雙工差分傳輸； 傳輸介質:雙絞線或屏蔽線； 傳輸速率:300-115.2KB/S； 使用環境:-25℃到70℃,相對溫度為5%到95%；傳輸距離:1200米(RS485端) 15米(RS232端)。ATC-106 |
1套 |
|
7 |
24V開關電源 |
NET-150-24，直流24V輸出；容量：5A；調制方式：脈沖寬度調制(PWM)式 晶體管；輸入電壓：85-264（V）；工作效率：85（%）；電壓調整率：10（%）；負載調整率：5（%）。 |
1個 |
|
8 |
接頭插座及連接導線 |
額定電流：16A ；額定電壓：220V ；環境溫度：150以?xún)?nèi)（℃）； 導電體材質：銅；可自鎖緊。 |
2套 |
|
9 |
防干燒報警模塊 |
防干燒報警模塊 |
1套 |
|
10 |
單相調壓模塊 |
輸入220VAC；輸出0-220VAC；控制信號：4-20mA；電流容量：40A，LSA-TH3P35Y |
1個 |
|
11 |
故障診斷區域 |
故障診斷功能；統一對象信號接口端子，可設置多種儀表故障 |
1套 |
|
12 |
MCGS組態軟件 |
C/S（客戶端/服務器）結構；MCGS網絡版提供的網絡ActiveX控件，在其他各種應用程序中直接調用；教育版 |
1套 |
|
13 |
無紙記錄儀系統組態軟件 |
與實訓無紙記錄儀相對應 |
1套 |
|
14 |
儀表系統組態軟件 |
與實訓裝置儀表相對應 |
1套 |
|
15 |
實訓裝置說明書 |
|
1套 |
|
16 |
實訓操作指導書 |
|
1套 |
|
17 |
實訓裝置電氣附件 |
|
1套 |
