產品名稱：[ABS制動系、自動變速器電動程控電教板]

上海中人專業提供ABS制動系、自動變速器電動程控電教板,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ABS制動系、自動變速器電動程控電教板，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ABS制動系、自動變速器電動程控電教板，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ABS制動系、自動變速器電動程控電教板

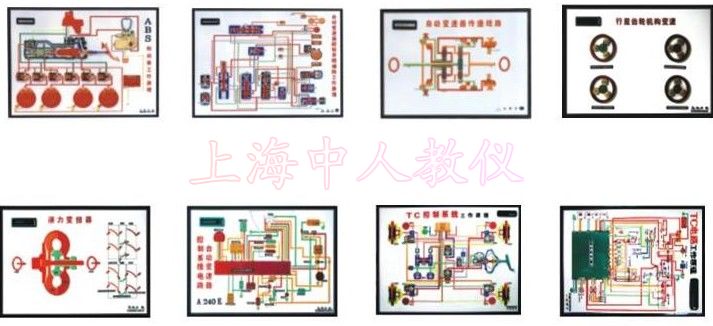

ABS制動系、自動變速器電動程控電教板
制動系、自動變速器電動程控電教板

本品采用鋁合金框架，表面采用彩色有機玻璃壓模成型，線路流程方向燈光演示，程控教鞭控制，轉動式字幕顯示。
電源：12V直流電源。使用方法：將板面電線接在電源箱的12V直流電源上（紅色為十級）將教鞭插入孔內（電源指示燈亮），按下教鞭上按鈕開關即可演示。
貨號
產品名稱
規格mm
備注
01
ABS制動系統
1600×1200×120　　　
ABS電路工作原理
02
自動變速器控制系統油路工作原理
1600×1200×120
可演示N.P.R.D前進低檔(1)、前進低檔（2）油路工作情況
03
自動變速器動力傳遞線路
1200×800×120
可演示各檔位傳遞線路
04
行星齒輪機構變速工作原理
1200×800×120
可演示行星機構減速和加速情況
05
液力變扭器工作原理
1200×800×120

06
A240E自動變速器控制系統電路工作原理
1200×800×120

07
牽引控制系統(TC)油工作原理
1200×800×120
可演示電路控制工作情況
08
牽引控制系統(TC)油工作原理
1600×1200×120
其中可演示ABS和TC油路工作原理













ABS制動系統
（1）電子控制電路；（2）蓄壓器壓力達180×10бРa；（3）蓄壓器壓力低于140×10бРa；（4）蓄壓器壓力超過210×10бРa；（5）制動前工作情況；（6）ABS剎車時初期情況；（7）ABS作用時工作情況；（8）左前輪漏油時情況；（9）放棄制動時情況。
自動變速器控制系統的油路工作原理
（1）主壓力油油路；（2）停車檔[Р]油路；（3）倒車檔[R]油路；（4）空檔[N]油路；（5）前進檔[D]一檔油路；（6）前進檔[D]二檔油路；（7）前進檔[D]三檔油路；（8）前進檔[D]強制降檔油路；（9）前進低檔[2]油路；（10）前進低檔[1]2檔油路；（11）前進低檔[1]1檔油路。

自動變速器動力傳遞線路
（1）1檔動力傳遞線路；（2）2檔動力傳遞線路；（3）3檔動力傳遞線路；（4）超速檔動力傳遞線路；（5）倒檔動力傳遞線路；（6）有發動機制動作用1檔線路；（7）有發動機制動作用2檔線路；（8）有發動機制動作用3檔線路。

行星齒輪機構變速工作原理
（1）太陽輪主動行星架主動時；（2）齒圈主動行星架從動時；（3）行星架主動齒圈從動時；（4）太陽輪主動齒圈從動時。

液壓變扭器工作原理
（1）變扭器動力傳遞工作情況；（2）起步或低液力工作工作情況；（3）高速時液力工作情況。

A240E自動變速器控制系統電路工作情況
（1）剎車信號對換檔閥的控制；（2）強制降檔信號對換檔閥的控制；（3）模式開關信號對換檔閥的控制；（4）D1檔時工作情況；（5）D2檔時工作情況；（6）D3檔時工作情況；（7）[2]1檔時工作情況；（8）[2]2檔時工作情況；（9）超連檔時工作情況；（10）L[1]檔時工作情況；（11）L[2]檔時工作情況。


原文網址：http://xxdxmfs.cn/proshow.asp?ID=682
尊敬的用戶： 如果您對我們的ABS制動系、自動變速器電動程控電教板比較滿意，想要建設與ABS制動系、自動變速器電動程控電教板相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ABS制動系、自動變速器電動程控電教板。
售后：我們承諾在質保期內，若ABS制動系、自動變速器電動程控電教板出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ABS制動系、自動變速器電動程控電教板故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ABS制動系、自動變速器電動程控電教板零部件僅收成本費的。
