上海中人專業提供ZRCLG-GC 公差配合陳列柜,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRCLG-GC 公差配合陳列柜，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRCLG-GC 公差配合陳列柜，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRCLG-GC 公差配合陳列柜

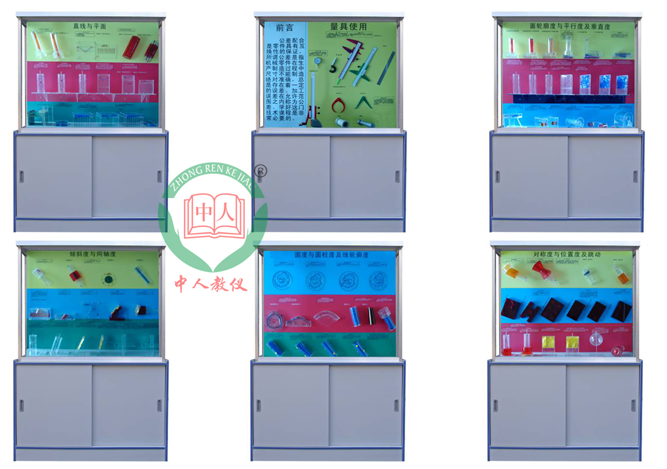

（塑鋼）
（鐵柜）
一、概述
《公差配合》陳列柜是機械零件設計圖樣上的一項重要技術要求是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。
二、技術規格：
1、全套陳列柜由6個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1900mm；尺度比例設計符合人機工程要求；
2、陳列柜體柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
3、柜頂部罩板內裝有照明日光燈，符合人機工程要求；
4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
5、柜背設有對開門，有利維護設備和方便維修。
6、柜底裝有萬向輪，方便移動。
7、模型材料采用亞克力有機板與工程塑料制造；
三、本陳列柜具有如下特點：
（1）設計理念先進。該陳列柜根據機械課程教學改革的需要，按照“塑造實物教材、營造實踐環境和促進學生自主認知”的基本理念進行優化設計，使“知識、認知、思考”三元一體化，支持課程認識實驗的開設，促進精品課程建設。
（2）展示內容全面。該陳列柜以國家級規劃教材為依據，詳細展示了教材內容，對不同版本的同名教材具有兼容性；
（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；
（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。
四、陳列柜內容：
|
序號和名稱 |
陳列柜內模型內容 |
|
第1柜：量具的使用 |
帶深度的游標卡尺；高度游標卡尺；外徑千分尺；深度游標卡尺；深度千分尺；外卡鉗；內卡鉗；塞規；水平儀；厚薄規。 |
|
第2柜：直線與平面度 |
直線度（1給定方向）3件；直線度（2在給定向上）一個方向；直線度（互相垂直的兩個方向）；直線度（在任意方向上）2件；平面度2件；平面度誤差判別法（1） 三個高點與一個低點；（2）兩個高點與二個低點；（3）兩個高點與一個低點； 直線度誤差判別法（給定平面內）；直線度誤差判別法（給定方向）；直線度誤差判別法（任意方向）3件； |
|
第3柜：圓度與圓柱度及線輪廓度 |
圓度2件；圓柱度；線輪廓度2件；圓度誤差判變法；最小二乘圓心；最小外接圓圓心2件；最大內接圓圓心2件；圓度最小包容區； |
|
第4柜：面輪廓度與平行度及垂直度 |
面輪廓度；平行度（1）一個方向a面對面；平行度（1）一個方向b線對面；平行度（1）一個方向c面對線；平行度（1）一個方向d線對線2件；平行度（2）互相垂直的兩個方向；平行度在任意方向上；垂直度一個方向a面對面；垂直度一個方向b線對面；垂直度一個方向c面對線；垂直度一個方向d線對線2件；垂直度（2）互相垂直的兩個方向；垂直度在任意方向上（線對面）；垂直度誤差判別法。 |
|
第5柜：傾斜度與同軸度 |
傾斜度在給定方向上a面對面；傾斜度在給定方向上b面對線；傾斜度在給定方向上c線對線3件；傾斜度在任意方向上線對面；同軸度3件。 |
|
第6柜：對稱度與位置及跳動 |
對稱度a面對面；對稱度b線對面2件；對稱度面對線；對稱度線對線；位置度1點的位置度2件；位置度2線的位置度2件；位置度2在任意方向上2件；面的位置度；復合位置度；圓跳動1徑向圓跳動2件；斜向圓跳動2件。 |
注：柜上玻璃屬易碎品，由需方單位自配；
