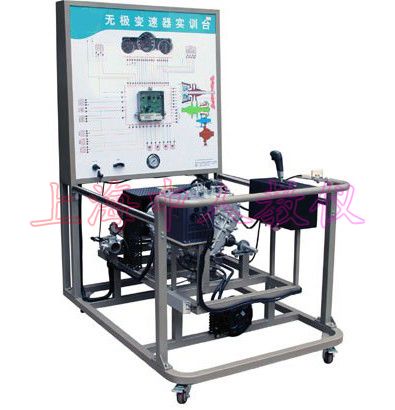

本田飛度CVT電控無級變速器實訓臺
產品簡介：
該設備采用本田飛度CVT電控無級變速器總成為基礎，可調速三相異步電動機做動力源，對無級變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示無級變速器組成結構和工作過程；適用于中高等職業技術院校、普通教育類學院和培訓機構對自動變速器理論和維修實訓的教學需要。
功能特點：
1. 真實可運行的電控無級變速器、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示電控無級變速器的組成結構和工作過程。
2. 可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。
3. 實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖，噴繪圖由3mm厚有機玻璃保護，學員可直觀對照電路圖和實物，認識和分析電控無級變速器控制系統的工作原理。
4. 實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5. 實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。
6. 實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對電控無級變速器電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7. 實訓臺面板上安裝有電控無級變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
8. 實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
9. 實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
10. 配備智能化故障設置和考核系統：
1) 采用數字化集成電路板，最新MCU技術與配套的故障設置控制技術，擁有專利技術，系統穩定、不易感染病毒。
2) 不需要電腦就可獨立進行考試考核，老師與學生界面分開，老師通過密碼進入教師界面出題，學生在普通界面答題(教師出題方式：通過人機交互式界面中的主功能菜單選擇“設定故障點和故障類型”，輸入密碼進入出題設置故障界面，從故障名稱列表中選擇所設故障，可任意選擇“開路故障”，“短路故障”，“接觸不良”三種故障類型；學生答題方式：進入主功能菜單選“學生查找故障技能考核”，學生通過實際操作測試查找出故障后，在此界面中選擇故障名稱和類型進行回答，如果答題正確系統響應“正確！故障排除”；如果答題錯誤，系統提示“不正確！請再檢查”，對每道題的允許答題次數可由老師設在1~10次范圍內)。帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯。
3) 高清淅3.8寸(0.225×0.225點)的液晶顯示屏，中文菜單式操作界面，人機對話友好。只需4個操作按鍵，操作簡單快捷。
4) 可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象，能夠設置與控制模塊腳有關的各種常見故障，可根據設備使用要求調整故障設置點的數量和類型。
5) 安裝有RJ45網絡接口，備有RS-232串行口，可用網線與其它設備的故障設置裝置組成一個網絡，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
技術參數：
1. 外形尺寸：1600×1000×1800mm(長×寬×高)
2. 動力電源：三相四線(三相五線380V±10% 50Hz)
3. 輸入電源；交流220V±10% 50Hz
4. 工作電源；直流12V
5. 三相異步電動機：
u型 號：YT 112M-2
u電 壓：AC 380V/660V
u電 流：8.2A/4.7A
u功 率：4KW
u轉 速：2880r/min
6. 變頻器：
u型 號：CHE100-004G/5R5P-4
u功 率：4KW/5.5KW
u輸 入：AC 3PH 380V±15%
u輸 出：9A/13A AC3PH 0~380V 0~400Hz
7. 工作溫度：-40℃～+50℃
