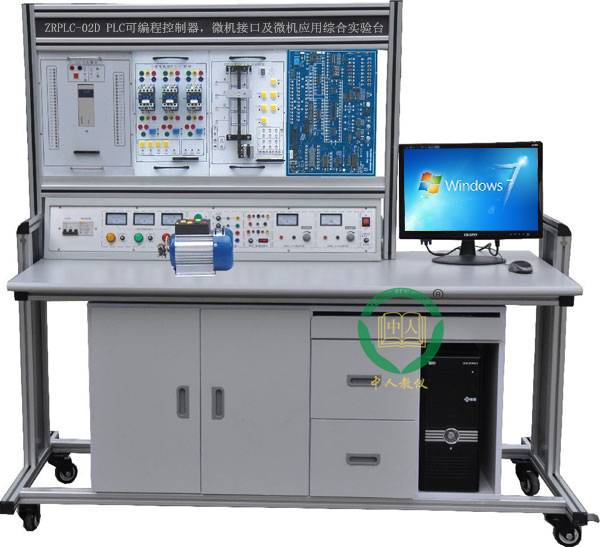

產品名稱：[ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺]

---

上海中人專業提供ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺

一、概述

本實驗臺是在 可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點、適用范圍見本目錄419頁。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗目的，實驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。
二、系統構成

1、PLC可編程控制器實驗屏

2、PLC可編程控制器實驗裝置

3、PLC可編程控制器實驗臺

4、編程應用軟件

5、仿真教學軟件

6、PLC及轉接通訊電纜

7、實驗操作桌

8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。

9、電腦或手持編程器（用戶自備或代購）。

三、技術參數
◆PLC主機：輸入：24點   輸出16點
◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流≥2A，電流具有過載保護
◆外形尺寸：160×75×140 cm³

四、實驗內容
1、PLC可編程控制器實驗：

1．與、或、非邏輯功能實驗                  2．定時器、計數器功能實驗
3．跳轉、分支功能實驗                      4．移位寄存器實驗
5．數據處理功能實驗                        6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗              8．攪拌器的PLC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗          10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗             12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗                     14．步進電機的PLC控制
15．模擬電視發射塔實驗實驗                 16．自動送料裝車系統控制實驗
17．自動售貨機實驗                         18．自動成型實驗
19．水塔自動供水控制系統實驗               20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗             22．電鍍過程控制實驗

2、微機接口及微機應用
 A、微機接口實驗（微機原理課）
  1、I/O地址譯碼實驗             2、簡單并行接口實驗
  3、可編程并行口實驗（一）（二）4、串行通訊實驗（8251、8250）
  5、A/D、D/A轉換                6、可編程定時器/計數器實驗
  7、七段數碼顯示實驗            8、中斷實驗和DMA通訊實驗
 B、趣味性實驗及控制實驗（微機應用課）
  1、競賽搶答器實驗       2、數字錄音機實驗
  3、電子琴實驗           4、交通燈控制實驗
  5、繼電器控制實驗       6、步進電機控制實驗
  7、七段數碼顯示實驗     8、集成電路測試實驗
  9、8279鍵盤、顯示控制實驗
 C、TTL集成電路實驗（數字電路課）

  3、觸發器實驗（RS、D、JK等）    4、集成計數器及寄存器
  5、譯碼器和數據選擇器等         6、單穩態觸發器等波形實驗



實驗臺配置清單（每臺）

名稱	型號	數量	單位	備注
PLC主機	三菱FX1N—40MR	1	臺
三菱通訊電纜	RS232/422	1	根
演示板	交通信號燈的PLC控制	1	塊	中人
	攪拌器的PLC控制	1	塊	＂
	LED數碼管的PLC控制	1	塊	＂
	四層電梯的PLC控制	1	塊	＂
	加工中心刀具庫選擇控制	1	塊	＂
	藝術彩燈的PLC控制	1	塊	＂
	電機的自動控制	1	塊	＂
	步進電機的PLC控制	1	塊	＂
	基礎實驗	1	塊	＂
	水塔自動控制	1	塊	＂
	洗衣機自動控制	1	塊	＂
	郵件分檢系統	1	塊	＂
	自動售貨機	1	塊	＂
	自動成型系統	1	塊	＂
	模擬電視發射塔	1	塊	＂
	自動送料裝車系統	1	塊	＂
	電鍍自控系統		塊	＂
軟件	演示板原程序及三菱編程軟件（FXGP_WIN-E）	1	塊
微機接口主板		1	塊
微機接口PC擴展卡		1	塊
鍵盤顯示實驗板及連接電纜		1	套
學生實驗桌	學生實驗桌含鐵筐支架	1	套	中人
說明書	上冊	1	本	＂
	下冊	1	本	＂
連接線	紅色	40	根	＂
	紅色大頭	1	根	＂
	黑色大頭	1	根	＂
	紅色大小頭	1	根	＂
	黑色大小頭	1	根	＂
	黑色	1	根	＂
	50P排線	1	根	＂
	黃色（短線）	10	根	＂
	藍色（短線）





原文網址：http://xxdxmfs.cn/proshow.asp?ID=378

---

尊敬的用戶： 如果您對我們的ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺比較滿意，想要建設與ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺。
售后：我們承諾在質保期內，若ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRPLC-02D PLC可編程控制器，微機接口及微機應用綜合實驗臺零部件僅收成本費的。

---
