上海中人專業提供ZRDJZP-02型 電機裝配技能實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDJZP-02型 電機裝配技能實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDJZP-02型 電機裝配技能實訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDJZP-02型 電機裝配技能實訓裝置ZRDJZP-02型電機裝配技能實訓裝置
ZRDJZP-02型電機裝配技能實訓裝置本裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《國家職業資格培訓教程—常用電機裝配工》（初級）為指導依據，為了推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機裝配工職業基礎知識、工藝準備、加工與裝配、檢測工作等方面的技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定的考核裝置。

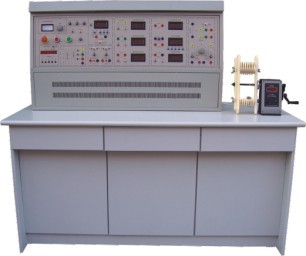

ZRDJZP-02型 電機裝配技能實訓裝置
一、裝置特點
1、實訓裝置采用模塊化的方式，進行技能訓練
2、該實訓裝置配備相應的電機裝配工具及儀器
3、控制屏采用實中臺結構，將測量?jī)x器固定于控制屏上
4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
5、具有漏電壓、漏電流保護裝置、儀器超量稱保護裝置，安全符合國家標準
二、技術性能
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度范圍為-10～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜3KVA
4、重 量：100kg
5、外形尺寸：1300mm×750mm×1250mm
三、裝置配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。
3、ZP02主控功能板配備資源
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急�？刂瓢粹o。
（2）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每?jī)上嘀g的線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，輸出0～450V/2A。
（5）直流電源部分：0～30V/2A可調直流穩壓電源，繼電器自動換檔，多圈電位器連續調節，具有軟載止自動短路保護功能。
（6）提供直流數字電壓表一只：測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能。
（7）直流數字毫安表一只：測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換，三位半數顯，精度0.5級，具有超量程報警、指示等功能。
（8）提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
（9）提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能。
（10）螺口燈座及雙刀雙擲開關各一只
4、儀器儀表
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一只
5、電機及拆裝工具等
（1）拆、裝等金工工具一套：拉馬、活動扳手、橡皮錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、刮刀、塞尺、銼刀、烙鐵等。
（2）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（3）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（4）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（5）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速1500r/min。
（6）未浸漆的同步電機：額定功率120W，電壓380V（Y接法），電流0.35A，轉速1500r/min。
ZRDJZP-02型 電機裝配技能實訓裝置
四、實訓項目
（一）異步電機的裝配
1．異步電機繞組的嵌線和接線
①同心式繞組嵌線
②鏈?zhǔn)嚼@組嵌線
③交叉式繞組嵌線
④短矩雙層疊繞組嵌線
⑤雙層波繞組嵌線
⑥雙層同心繞組嵌線
2．絕緣浸漬處理
3．異步電機的定子裝配
4．異步電機的轉子裝配
5．異步電機的總裝配
6．機組軸線的校調
7．電機的機械檢查
8．繞組的檢查
①繞組外觀和幾何尺寸的檢查
②直流電阻的檢測
③三相繞組電流平衡試驗
④耐電壓試驗
（二）凸極同步電機的裝配
1．凸極同步電機定子裝配
2．同步電機定子繞組嵌線
3．凸極同步電機轉子裝配
4．凸極同步電機轉子繞組嵌線
5．凸極同步電機的總裝配
6．同步電機的機械檢查
7．繞組的檢查
①繞組外觀和幾何尺寸的檢查
②三相繞組電流平衡試驗
③耐電壓試驗
（三）直流電機裝配
1．直流電機定子裝配
2．直流電機定子繞組嵌線
3．直流電機的電樞裝配
4．直流電機的電樞繞組嵌線
5．直流電機的總裝配
6．直流電機的機械檢查
7．繞組的檢查
①繞組外觀和幾何尺寸的檢查
②三相繞組電流平衡試驗
③耐電壓試驗
五、用戶自配儀器設備
1．交流耐電壓測試儀、短路測試儀
2．烘箱、浸漆槽
