上海中人專業提供ZRCGQ-JJ工業傳感器檢測與計算機控制實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRCGQ-JJ工業傳感器檢測與計算機控制實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRCGQ-JJ工業傳感器檢測與計算機控制實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRCGQ-JJ工業傳感器檢測與計算機控制實驗臺

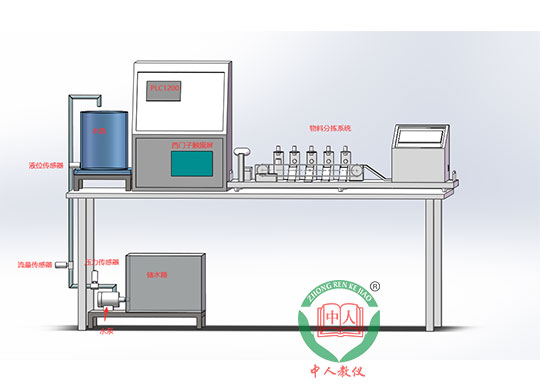

參考圖片
1、主控臺部分
控制屏
|
設備 |
型號 |
備注 |
|
西門子S7-1200PLC |
CPU 1217C DC/DC/DC 6ES7 217-1AG40-0XB0 |
數字量14 點輸入/10 點輸出 模擬量2 路輸入/2 路輸出 |
|
西門子數字量輸入輸出模塊 |
SM 1223 DI 16×24 V DC DQ 16×RLY 6ES7 223-1PL32-0XB0 |
|
|
西門子模擬量輸入模塊 |
SM 1231 AI 4 x 16 位 6ES7 231-5ND32-0XB0 |
|
|
西門子模擬量輸出模塊 |
SM 1232 AQ 4x14 位 6ES7 232-4HD32-0XB0 |
|
|
西門子RS485信號板 |
CB 1241 RS485 6ES7 241-1CH30-1XB0 |
|
|
西門子觸摸屏 |
TP700 6AV2124-0GC01-0AX0 |
|
|
西門子伺服控制器 |
SINAMICS V90 6SL 3210-5FE10-8UF0 |
|
|
西門子伺服電機 |
V90 PN 1FL6034-2AF21-1AA1 |
|
|
西門子變頻器 |
G120 控制單元： AC380 0.75KW 帶內置A級濾波器 6SL 3210-1PE12-3AL1 控制單元： [ CU250S-2] 6SL 3246-0BA22-1FA0 面板：IOP-2智能操作面板 6SL3255-0AA00-4JA2 |
|
|
智能儀表 |
包括溫控儀帶485通訊MODBUS RTU 通信，溫控儀帶PID wifi控制 |
|
|
三相多功能智能數顯表帶通訊 |
智能數顯電表485通訊 |
|
2、物料分揀和物流系統
現代物流倉儲自動化實訓系統，是對生產物流活動進行計劃、組織、指揮、協調、控制和監督，使各項物流活動實現協調與配合。以工業工程知識點為對象，貫穿了現代管理技術、自動化技術、系統工程技術及現代信息技術。
1）條碼實訓系統
采用CCD掃碼，識別一維和二維條形碼來識別不同材料并進行分揀。結合上位機軟件完成物流系統的實訓。支持TTL/232接口，采集和控制是通過PLC實現。
系統對每一件物品進行編碼，生成與實物一一對應的條碼符號，便構成了物品管理的基本條件。在庫房管理的入庫、揀貨、出庫等環節，使用條碼識讀設備掃描條碼，可以及時準確地記錄物品的流轉情況，確保賬面信息與實物信息的統一。PLC根據物品管理規則通過傳感器和對執行機構發出信號進行物品識別分揀。
2）分揀實訓系統
采用光電傳感器、電感傳感器、電容傳感器、霍爾傳感器，識別不同材料并進行分揀。結合上位機軟件完成物流系統的實訓。支持TTL/232接口，采集和控制是通過PLC實現。
系統對不同材質不同顏色的工件，采用不同傳感器進行識別。輸送帶把識別出來的工件依次送到分揀工位，PLC根據各工位傳感器發出信號通過執行機構進行分揀。
物流系統和分揀系統
包含傳感器：1、掃碼槍?zhuān)ǘS碼生成器），2、光電開關傳感器，3、霍爾開關傳感器，4、電感開關傳感器，5、電容開關傳感器。6、色標傳感器7、鏡面反射式光電傳感器8、光纖傳感器（漫反）9、光纖位移傳感器11、執行機構：12、傳送帶，13、推桿。
3、位移轉速裝置
包含傳感器：1）西門子變頻器，西門子伺服電機，西門子伺服控制器，旋轉編碼器，位移傳感器光柵，超聲波傳感器.噪音傳感器。
4、轉速裝置
包含傳感器：1）扭矩傳感器，振動傳感器，磁粉制動調節器，電機，齒輪傳感器
5、過程控制模型裝置
根據指標定制為準
本實驗配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器等。通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。
本裝置具有多重安全保護，提供IEC標準信號及相關測試點供PLC接入進行編程實驗。
裝置技術條件
1）輸入電源：二相三線AC220V±10％ 50Hz；
2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；
3）裝機容量：<0.5kVA；
4）外形尺寸：700mm×650mm×500mm；偏差為5%以?xún)?nèi)。
系統配置
|
執 行 機 構 |
|||||
|
|
名稱 |
單位 |
數量 |
備注 |
特點 |
|
1 |
小型增壓泵加壓直流無刷水泵 |
臺 |
1 |
功率60瓦，量程780升/小時，調速功能：水泵外接0-5V 調速信號。 |
|
|
傳 感 變 送 器 |
|||||
|
2 |
擴散硅壓力（液位）變送器
|
只 |
1 |
擴散硅壓力（液位）變送器：選用原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）0-5kpa。一個一體式壓力變送器用來對水箱壓力進行檢測，其量程為0～5Kpa，輸出信號為4-20mA DC，精度為0.5級。接液件材質為JIS SCS14A 哈氏合金C-276 JIS SUS316，帶不銹鋼隔離膜片，NEPSI隔爆許可：dⅡCT6 環境溫度為-40-60℃ 電氣接口為1/2NPT，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。 |
|
|
3 |
壓力變送器
|
只 |
1 |
選用原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；量程：0-100kpa。接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。 |
不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍 |
|
4 |
渦輪流量計及流量變送器 |
套 |
1 |
采用標準二線制傳輸方式，工作時需提供24V直流電源。流量范圍：0.2～1.2m3/h,精度±0.5％；輸出: 4～20mA電流信號，分別用來測量?jī)蓚�(gè)管路的流量大小。 |
結構小巧精致,安裝方便,精度高 |
|
5 |
溫度傳感器 PT100加上變送器 |
套 |
1 |
包括Cu50銅電阻；PT100鉑電阻；K型熱電偶； E型熱電偶 |
|
|
6 |
重量傳感器 |
套 |
1 |
測量水箱和水的重量及控制 |
|
|
7 |
實驗用透明有機玻璃水箱 |
套 |
1 |
圓形，直徑20cm。水箱設計要求：結構獨特，由三個槽組成，分別為緩沖槽、工作槽和出水槽，進水時水管的水先流入緩沖槽，出水時工作槽的水經過帶燕尾槽的隔板流入出水槽，這樣經過緩沖和線性化的處理，工作槽的液位較為穩定，便于觀察。水箱底部均接有擴散硅壓力傳感器與變送器，可對水箱的壓力和液位進行檢測和變送。 |
|
|
8 |
儲水箱 |
套 |
1 |
由10MM厚的亞克力有機玻璃制作，配不銹鋼蓋子，要求結構設計獨特，加配不銹鋼過濾網，拆洗方便。如果要清洗水箱內部的污垢可以把過濾網罩卸下來，以防雜物進入水泵和管道。水箱的上部和底部須裝有不銹鋼注水閥門和不銹鋼排水閥門，方便實驗用水的更換。 |
|
實訓項目
1、各傳感器裝配教學仿真演示
2、各傳感器原理教學仿真演示
3、電感式傳感器、電容式傳感器的測試及應用
4、電阻霍爾式傳感器的測試及應用，包括霍爾式傳感器、電阻式傳感器
5、磁電傳感器的測試及應用
6、光電傳感器的測試及應用，包括漫反射光電傳感器、鏡面光電傳感器、對射光電傳感器、光纖傳感器
7、顏色傳感器模塊的測試及應用
8、位移傳感器的測試及應用，光柵
9、溫度傳感器的測試及應用，包括Cu50銅電阻；PT100鉑電阻；K型熱電偶； E型熱電偶
10、超聲波傳感器的測試及應用
11、增量式光電編碼器傳感器的測試及應用
12、旋轉編碼器的測試及應用
13、壓力傳感器的測試及應用
14、重量傳感器的測試及應用
15、濕度傳感器的測試及應用
16、PM2.5傳感器的測試及應用
17、噪音傳感器的測試及應用
18、扭矩傳感器的測試及應用
19、震動傳感器的測試及應用
20、色標傳感器的測試及應用
21、激光測距傳感器的測試及應用
22、氣/水流量傳感器的測試及應用
23、調節閥、智能電液閥門的測試及應用
24、液位傳感器的測試及應用
25、成分傳感器的測試及應用
26、掃描槍傳感器的測試及應用
27、氣壓傳感器的測試及應用
28、二維碼傳感器的測試及應用
29、視覺傳感器的測試及應用
30、智能儀表的測試及應用，包括溫控儀帶485通訊MODBUS RTU 通信，溫控儀帶PID wifi控制，三相多功能智能數顯電表485通訊等
31、西門子S7-1200 PLC系統配套傳感器實現控制要求
（1）材料分揀（電感、電容、光電、顏色、色標、視覺、磁性、編碼器）
（2）恒溫PID控制（溫度、溫控儀）
（3）模擬量控制（燈帶）
（4）伺服定位
（5）步進電機運行（電感）
（6）變頻器控制（編碼器）
（7）西門子觸摸屏顯示
（8）環境檢測顯示（pm2.5、噪音、溫度、濕度）
（9）稱重控制（重量）
（10）電機運行情況檢測（溫度、扭矩、振動）
（11）視覺檢測（視覺）
（12）水流量控制（水流量計、智能電液閥門、調節閥）
（13）恒壓供水（液位、成分、流量）
（14）測距（激光測距、超聲波）
（15）智能儀表應用
