上海中人專業提供ZRWL-CK物聯網傳感器實訓平臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRWL-CK物聯網傳感器實訓平臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRWL-CK物聯網傳感器實訓平臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRWL-CK物聯網傳感器實訓平臺

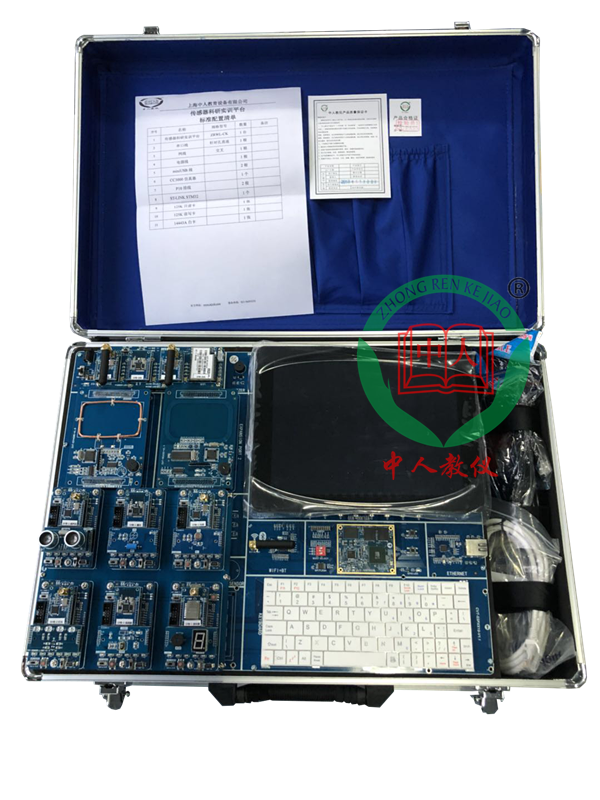

系統是一款面向物聯網高端教學實驗平臺，該平臺國內首創采用Samsung ARM Cortex-A9 S5P4418四核處理器與Cortex-A53 S5P6818 八核處理器兼容方案，搭載嵌入式Linux-3.4/Android-4.4操作系統，9.7寸高清電容觸摸IPS真彩液晶屏（兼容7寸TFT LCD），板載多網絡協議異構網關匯聚節點、10個無線傳感器節點模塊（包含Zigbe、藍牙、WiFi、Ipv6等多種傳感協議，兼容30多種傳感器和10多種控制器）、2個功能擴展模塊組成。功能擴展支持低頻RFID、高頻RFID、超高頻RFID、GPS/北斗、4G通信、資源存儲、指紋識別、語音識別、Arduino等。
S5P4418屬于四核Cortex-A9核心板，搭配2GB DDR3內存,16GB EMMC存儲，Android4.4操作系統。
S5P6818是屬于八核Cortex-A53核心板，搭配2GB DDR3內存和16GB高性能eMMC4.5閃存，Android5.1操作系統(提供Ubuntu 12.04 、Linux+QT系統)。
系統具備完整的教學資源和教學內容，側重于物聯網感知層、網絡層、應用層的理論與實踐教學，包括Cortex-A9/A53嵌入式微處理器系統實驗、RFID基礎實驗、ZigBee/藍牙/WiFi/Ipv6無線傳感網絡開發、4G通信網絡開發、GPS/北斗定位開發、物聯網應用開發等內容。開放硬件設計、軟件設計、網絡協議棧等設計資源，提供關鍵技術、核心通信協議、設計原理圖及源代碼，引領學生對點、塊、全局系統的學習，快速全面的掌握物聯網前沿技術，從而達到學習知識點與產品知識點的完美結合。
3.1.2 產品特色
1、多核兼容
平臺兼容高性能的Cortex-A9 S5P4418四核處理器和Cortex-A53 S5P6818 八核處理器。核心板外露，方便插拔替換，并保持底板設計不變，將兼顧更高端的應用領域，為項目和產品提供更好的靈活性以及可伸縮性。
2、多屏兼容
7寸屏、9.7寸屏兼容設計，LCD均采用一線接口觸摸，平臺可自動探測它們的型號，各個系統即插即用，十分方便。
3、多網絡協議異構網關匯聚
模塊整版設計，集成了Zigbee、WiFi、藍牙、IPv6等多種網關協調器功能；提供標準20-Pin JTAG調試接口、USB和串口接口、RST復位功能；提供數據連接、數據傳輸、電源指示、模式指示等LED指示功能。
4、多種類型無線傳感節點
至少板載6個無線傳感器節點模塊，包含ZigBee、WiFi、藍牙4.0、IPv6等多種傳感協議，兼容30多種傳感器和10余種控制器；
5、眾多的擴展資源
預留兩路可拔插IDC32FP×2防反插插座接口，可擴展3G/4G通信、GPS定位、語音識別、指紋識別、RFID模塊、Arduino模塊等。
6、一機多用
提供PC端、ARM嵌入式端、手持移動端等多種訪問方式。既是物聯網無線傳感網教學實驗系統，又可作為移動互聯終端設備使用。
無縫兼容S5P4418核心板和S5P6818核心板
S5P4418核心板：Cortex-A9四核處理器，主頻1.4GHz
S5P6818核心板：Cortex-A53八核處理器，主頻1.4GHz
DDR3內存：2GB DDR3 存儲：16GB EMMC 存儲
電源管理：AXP228，支持動態調頻，超低功耗
（二）外部接口單元
音頻接口：對外預留1路耳機話筒、MIC接口，一路功放接口，支持I2S音頻接口，板載音頻解碼芯片WM8976；
TF卡：1路標準TF卡插座；
SD卡：1路SD卡插座；
以太網口：1路千兆以太網接口；
USB接口：3路USB Host2.0接口；1路USB2.0+OTG接口；
串口接口：2路RS232接口；
485+CAN接口：1路RS485接口；1路CAN總線接口；
CAMERA接口：1路，支持500W攝像頭；
JTAG接口：1路標準20PIN JTAG 調試接口；
無線WIFI+BT：采用S500M芯片 WiFi/藍牙4.0二合一
（三）人機交換單元
LCD液晶：9.7寸QXGA TFT LCD，分辨率2048*1536；兼容7寸TFT LCD
觸摸屏：多點觸控電容屏接口；
鍵盤：標準帶fn 7寸按鍵全鍵盤
視頻輸出：HDMI1.4視頻輸出接口
（四）無線傳感節點
(1) 支持CC2530、WiFi、BT、IPv6模塊；
(2) 可由底板或USB供電，底板下方也可帶電池供電插座。輸入：USB方口5V，DC 5V，輸出：3.3V/5V，防插錯設計；
(3) 帶核心板插座，核心板天線端朝上；
(4) 接口資源：無線模塊插槽、傳感器擴展接口、JTAG燒錄口、串口轉USB接口；
(5) 開關：電源開關、復位按鈕、調試選擇開關、串口選擇開關；
(6) 6個LED燈，提供電源、連接、數據傳輸?shù)葼顟B(tài)指示功能。
（五）多網絡協議異構網關匯聚節點
模塊整版設計，集成了Zigbee、WiFi、藍牙、IPv6等多種網關協調器功能；提供標準20-Pin JTAG調試接口、USB和串口接口、RST復位功能；提供數據連接、數據傳輸、電源指示、模式指示等LED指示功能。
|
名稱 |
軟件描述 |
|
Android4.4系統 |
1、Bootloader u-boot.bin 版本：u-boot-1.3.4 支持Nand Flash擦除、讀、寫 支持bootm、bootargs設置 支持打印、設置、保存環境變量 支持內存內容顯示、對比、修改 支持USB 下載鏡像等功能（提供相關源碼) 2、內核及設備驅動程序 內核版本：Linux3.4.39 系統主頻：1.4GHz 內存：運行于1GB/2GB可選 顯示驅動：LVDS，RGB，MIPI TOUCH：多點電容觸摸 HDMI：HDMI v1.4 MFC：多媒體硬件編解碼驅動 ROTATOR：屏幕旋轉驅動 TF卡接口：1個TF卡接口 HSMMC：SD/MMC/SDIO驅動 SPI：SPI驅動 KEYBD：按鍵驅動程序 AUDIO：音頻驅動 DMA：DMA驅動 RTC：實時時鐘驅動 JPEG：JPEG硬件編解碼驅動 2D：2D硬件加速驅動 3D：3D硬件加速驅動 I2C TP驅動：I2C 電容屏觸摸驅動 PWM背光驅動 ：PWM背光驅動 USB驅動：USB驅動 串口驅動：串口驅動 網口驅動：網卡驅動 WIFI驅動：WIFI驅動 Camera驅動：500萬像素攝像頭驅動 藍牙驅動：藍牙模塊驅動 3G驅動：3G上網卡驅動 GPS模塊：支持UBLOX NEO-6M模塊 3、交叉編譯器 arm-2009q3.tar.bz2：交叉工具鏈 4、上層應用程序 Clock:這是Android 下一個鬧鐘程序，可以設置鬧鈴時間、鈴聲選擇等 Calculator:計算器 Camera:攝像頭應用程序 Phone:Android下的電話撥號軟件，有呼叫記錄、聯系人等功能 Email:收發Email工具 Settings:Android下的各種應用和服務的設置等功能 Browser:Android 下的Brower 功能非常強大，支持網頁放大、縮小、跳轉、屬性設置等 音頻播放器:支持專輯分類，藝術家、專輯、歌曲、播放列表、派對隨機播放、背景播放、搜索等功能 Messaging:Android下的短信軟件 Gallery:圖片瀏覽控件，支持圖片放大、縮小、上一張、下一張、幻燈片演示、共享、旋轉、裁切、圖片信息等 5、PC端燒寫工具 DNW V0.60C:串口調試終端、USB下載鏡像工具 |
|
Linux + Qt4.7操作系統 |
1、Bootloader u-boot.bin 版本：u-boot-1.3.4 支持Nand Flash擦除、讀、寫 支持bootm、bootargs設置 支持打印、設置、保存環境變量 支持內存內容顯示、對比、修改 支持USB 下載鏡像等功能（提供源碼) 2、內核及設備驅動程序 內核版本:Linux3.4.39 系統時鐘:系統主頻：1.4GHz 內存:運行于1GB/2GB可選 顯示驅動:LVDS，RGB，MIPI TOUCH:多點電容觸摸 HDMI:HDMI v1.4 MFC:多媒體硬件編解碼驅動 ROTATOR:屏幕旋轉驅動 TF卡接口:1個TF卡接口 HSMMC:SD/MMC/SDIO驅動 SPI:SPI驅動 KEYBD:按鍵驅動程序 AUDIO:音頻驅動 DMA:DMA驅動 RTC:實時時鐘驅動 JPEG:JPEG硬件編解碼驅動 2D:2D硬件加速驅動 3D:3D硬件加速驅動 I2C TP驅動：I2C 電容屏觸摸驅動 PWM背光驅動：PWM背光驅動 USB驅動：USB驅動 串口驅動：串口驅動 網口驅動：網卡驅動 WIFI驅動：WIFI驅動 Camera驅動：200萬像素攝像頭驅動 藍牙驅動：藍牙模塊驅動 3G驅動：3G上網卡驅動 GPS模塊：支持UBLOX NEO-6M模塊 3、交叉編譯器 arm-2009q3.tar.bz2：交叉工具鏈 4、PC端燒寫工具 DNW V0.60C：串口調試終端、USB下載鏡像工具 |
