自動扶梯模型的結構組成,自動扶梯參數是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下自動扶梯模型的結構組成,自動扶梯參數。這樣能對用戶選型有非常大的幫助。

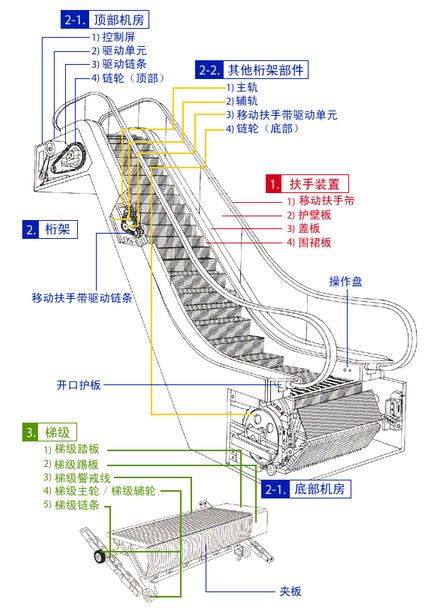

自動扶梯模型的結構組成
透明型推薦：http://xxdxmfs.cn/proshow.asp?ID=1085
由梯路（變型的板式輸送機）和兩旁的扶手（變形的帶式輸送機）組成。其主要部件有梯級、牽引鏈條及鏈輪、導軌系統、主傳動系統（包括電動機、減速裝置、制動器及中間傳動環節等）驅動主軸、梯路張緊裝置、扶手系統、梳板、扶梯骨架和電氣系統等。梯級在乘客入口處作水平運動（方便乘客登梯）以后逐漸形成階梯；接近入口處階梯逐漸消失，梯級再度作水平運動。這些運動都是由梯級主輪、輔輪分別沿不同的梯級導軌行走來實現的。
與傳送帶移動一個平面不同，鏈圈移動的是一組臺階。自動扶梯最有趣的地方是這些臺階的移動方式。鏈條移動時，臺階一直保持水平。在自動扶梯的頂部和底部，臺階彼此折疊，形成一個平臺。這樣使上、下自動扶梯比較容易。
自動扶梯上的每一個臺階都有兩組輪子，它們沿著兩個分離的軌道轉動。上部裝置（靠近臺階頂部的輪子）與轉動的鏈條相連，并由位于自動扶梯頂部的驅動齒輪拉動。其他組的輪子只是沿著軌道滑動，跟在第一組輪子后面。
兩條軌道彼此隔開，這樣可使每個臺階保持水平。在自動扶梯的頂部和底部，軌道呈水平位置，從而使臺階展平。每個臺階內部有一連串的凹槽，以便在展平的過程中與前后兩個臺階連接在一起。
除轉動主鏈環外，自動扶梯中的電動機還能移動扶手。扶手只是一條繞著一連串輪子進行循環的橡膠輸送帶。該輸送帶是精確配置的，以便與臺階的移動速度完全相同，讓乘用者感到平穩。
自動扶梯系統不像電梯那樣能夠使人上升幾十層樓，但很適用于提供短距離運輸。這是因為自動扶梯的高負載率。電梯滿員后，必須等它到達指定樓層并返回后其他人才能上電梯。而在自動扶梯上，只要有一個人到達上層，就會為其他人騰出位置。
自動扶梯的大量普及催生了一個新的行業，自動扶梯技工學校。這種自動扶梯技工學校是向社會專門培訓輸出自動扶梯電梯的機構。由于現在我國自動扶梯大量保有但是相關人員缺乏嚴重，所以普遍來說全國的自動扶梯人員工資還是相對來說很高的。美國的技工中從事電梯行業的人員工資是最高的。
技校的自動扶梯模型和我們常見的自動扶梯還是有些區別的，由于它的用途是教學用，所以對它的提升高度要求比較低盡量越短也好其目的是讓學員直接從地面水平位置就能全方位了解自動扶梯模型的構造原理。教學用自動扶梯模型一般提升高度在2米左右不會高于三米。
ZRFT-2013型自動扶梯維修與保養實訓考核裝置
自動扶梯模型技術參數
1.輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz
2.整機容量：＜8KVA
3.提升高度：2300mm
4.控制方式：PLC+變頻器自起動控制系統。
5.監控系統：電壓、電流工況實時監控系統。
6.故障模塊：配置有30位故障開關，模擬扶梯常見故障現象，設置演示功能。
7.安全保護：具有保護接地、過載、過流、漏電流保護功能，電氣安全符合國家標準。
8.外形尺寸：7500mm（長）×3000mm（寬）×3500mm（高）
9.實訓桌尺寸：1680×730×1500mm（長寬高）
10.裝置結構：實訓扶梯為全鋼結構，結構組成完全等同于實際工商業使用的扶梯類型；實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用，實訓桌采用歐標鋁型材搭建而成，美觀耐用。
自動扶梯模型基本配置
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
自動扶梯實訓設備 |
1 |
套 |
|
|
2 |
扶梯支撐固定支架 |
1 |
套 |
|
|
3 |
扶梯檢修工作通道平臺 |
1 |
套 |
|
|
4 |
扶梯考核實訓實驗臺 |
1 |
套 |
|
|
5 |
扶梯安裝實訓工具 |
1 |
套 |
|
自動扶梯模型配件材質
|
序 號 |
內 容 |
|
1 |
扶手支架型材 ：發紋不銹鋼材料 |
|
2 |
護壁板 ：透明鋼化玻璃 |
|
3 |
內蓋板 ：發紋不銹鋼材料 |
|
4 |
外蓋板 ：發紋不銹鋼材料 |
|
5 |
圍裙板 ：發紋不銹鋼材料 |
|
6 |
梯級 ：不銹鋼噴塑 |
|
7 |
梯級顏色 ：黑色（帶黃邊框） |
|
8 |
扶手帶 ：黑色 |
|
9 |
前沿板及蓋板 ：發紋不銹鋼材料 |
|
10 |
梳齒 ：合成樹脂（黃色） |
|
11 |
透明有機玻璃桁架保護 |
|
11 |
模擬故障顯示（中文） |
|
12 |
變頻節能功能 |
自動扶梯模型實訓項目要求
|
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。 2、認識自動扶梯安裝保護裝置的作用、安裝位置。（曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護 裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等） 3、扶梯梯級拆卸考核實訓。 4、扶梯梯級安裝考核實訓。 |
5、扶梯保養：梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。 6、護壁板、內外蓋板、裙板的清潔保養。 7、電氣控制系統及照明系統檢測維修。 8、扶梯梯級清潔維護檢修實訓。 9、扶梯梯級整體運行檢查實訓。 10、扶梯上、下機房的清潔保養實訓。 11、扶梯潤滑油系統的補充與更換實訓。 |
