立體倉庫實物教學模型

欄目分類：PLC實訓設備發布日期：2021-08-27 瀏覽次數：次

立體倉庫實物教學模型,立體倉庫plc控制對象系統設有12個貨位，在X、Y、Z軸三個方向上準確地驅動感應電動機進行自動儲存或取出儲存的成品，咨詢熱線13122891392

聯系方式見右側懸浮框

【立體倉庫實物教學模型,立體倉庫plc控制對象系統】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【立體倉庫實物教學模型,立體倉庫plc控制對象系統】時，都能通過我們來了解相關資訊，而且【立體倉庫實物教學模型,立體倉庫plc控制對象系統】在客戶有需求時提供參考意見。

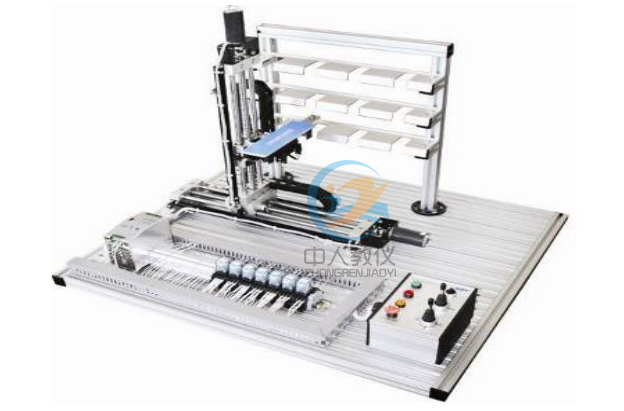

ZRPMX-07立體倉庫實物教學模型,立體倉庫plc控制對象系統

概述

plc控制立庫實物模型為實際自動倉儲系統的微縮，使用可編程控制器控制，設有12個貨位，在X、Y、Z軸三個方向上準確地驅動感應電動機進行自動儲存或取出儲存的成品，完善的執行機構可實現現代物流系統中自動存儲系統全部動作過程。

1、技術參數

電源：單相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

2、設備結構：

實訓裝置臺架為金屬結構，實訓考核裝置模塊的I/O 端子、各常用模塊與的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

3、PLC控制模塊參數 (西門子CPU-226)

1.在線程序編輯時 16384 bytes
2.非在線程序編輯時 24576 bytes
3.數據存儲器 10240 bytes
4.數字量輸入 24輸入
5.數字量輸出 16輸出
6.數字I/O映像區 256（128輸入/128輸出）
7.模擬I/O映像區 64（32輸入/32輸出）
8.允許最大的擴展I/O模塊 7個模塊
9.允許最大的智能模塊 7個模塊
10.定時器總數 256
11.計數器總數 256
12.接口 2個RS-485接口
13.PPI/T波特率 9.6,19.2和187.5kbaud
14.自由口波特率 1.2kbaud至115.2kbaud

4、設備特點：

1、手動/自動控制模式，針對硬件檢測及程序校驗。
2、開放的執行機構，可根據不同的控制方案編程，構成不同的執行系統，適應不同層次的人員進行PLC學習和編程。也可作為課題設計或研究使用。
3、產品為開放式，整體機械構造清晰可見。

實驗內容

7、機械：裝置的機械安裝與位置調整；
8、電氣：電器元件的布線，執行電機的選用；
9、傳感器：微型光電開關的選擇與應用；
10、PLC：PLC控制驅動器的編程及應用。
