PLC實訓教學柜
欄目分類：PLC實訓設備 發布日期：2021-06-25 瀏覽次數：次
PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜采用掛箱式，便于實驗項目擴展和用戶第二次開發。采用實際配電柜做為主體柜,與實驗掛箱裝置之間的連接即可采用自鎖緊接插件，單線逐點連接。
聯系方式見右側懸浮框
【PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜】時，都能通過我們來了解相關資訊，而且【PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜】在客戶有需求時提供參考意見。

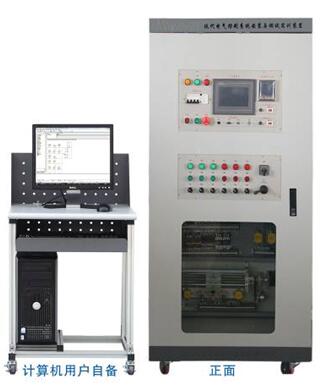

ZRPLG-01PLC實訓教學柜
| 序號 | 項目內容 | 參考型號 | 技術要求 | 數量 | 單價 | 總價 |
| 1 | PLC綜合教學柜 | ZRPLC-01 |
一.技術性能 1.輸入電壓：三相五線 ～380V±10% 50Hz 2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m 3.裝置容量：＜1kVA 4.外形尺寸：850mm×800mm×1800mm 5.安全保護：具有漏電保護，安全符合國家標準 二.設備構成 PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜采用實際配電柜做為主體柜，柜體內容包括以下內容： 1）主機模塊： ◆PLC主機模塊 ：采用西門子S7-1200 CPU1214C，14輸入/10輸出以上 ◆觸摸屏模塊：7英寸，256色 ◆變頻器：采用MM440變頻器 2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關.行程開關或光電開關等。輸出可以接面板上的指示燈，還可以與演示裝置相連接，可應用實際的工業控制。 3）采用掛箱式，便于實驗項目擴展和用戶第二次開發。 4）PLC實訓柜與實驗掛箱裝置之間的連接即可采用自鎖緊接插件，單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家的單一連接法相比具有絕對優越性。 5）采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀.動感強.教學效果好的組態棒圖，進行實驗動態跟蹤教學。 6）可完成PLC控制原理基本實驗.應用實驗以及用于真正的工業控制。 7）plc可編程設計與控制虛擬仿真軟件 可通過軟件內置PLC程序編程界面編程并可寫入虛擬PLC中控制3D仿真模型。可模擬輸送帶啟停及正反轉.不同尺寸物料雙通道分揀.物料供給控制.物料檢測.物料加工.機械控制.交通信號燈控制.不同尺寸物料三通道分揀.升降機控制.不同尺寸物料經傳輸帶正反轉輸送至不同倉庫.次品分揀.自動門控制等不少于20個3D仿真模型。還可監控虛擬PLC輸入/輸出狀態，當部件卡住時可使用復位功能復位。具有分步式教學功能，從易到難教學。具有軟件著作權，不侵犯第三方權利。 8）教師教學設計系統： 系統可以導入3DS.STL文件。并支持通過系統對此文件進行重新編輯，支持AC設置.CA設置.TA設置，將“AC設置”和“CA設置”中的動作進行串連，并可以設置每個動作的啟停時間，同時還具備全部重置和全部刪除功能�？梢酝ㄟ^平臺配套control將模型動畫文件加載到課件上進行三維動畫教學，實現課件中完全三維交互。該文件可支持PPT播放。具有軟件著作權，不侵犯第三方權利。 三.實驗內容 PLC實訓 1．與.或.非邏輯功能實驗 2．定時器.計數器功能實驗 3．跳轉.分支功能實驗 4．移位寄存器實驗 5．?dāng)?shù)據處理功能實驗 6．微分.位操作實驗 7．交通信號燈PLC自動控制實驗 8．?dāng)嚢杵鞯腜LC自動控制實驗 9．藝術彩燈造型的PLC控制實驗 10．電鍍過程控制實驗 11．模擬電視發射塔實驗實驗 12．自動送料裝車系統控制實驗 13．自動售貨機實驗 14．自動成型實驗 15．水塔自動供水控制系統實驗 16．郵件自動分揀實驗 17．自動洗衣機控制系統模擬實驗 18.MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗 19.針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。 20.三相鼠籠式異步電動機點動控制和自鎖控制(實物) 21.三相鼠籠式異步電動機聯動正反轉控制(實物) 22.三相鼠籠式異步電動機帶延時正反轉控制(實物) 23.三相鼠籠式異步電動機Y/△轉換起動控制(實物) PLC.變頻調速.觸摸屏綜合實訓： 1.變頻器功能參數設置與操作 2.變頻器報警與保護功能 3.外部端子點動控制 4.變頻器控制電機正反轉 5.多段速度選擇變頻調速 6.變頻器無級調速 7.基于外部模擬量（電壓/電流）控制方式的變頻調速 8.瞬時停電啟動控制 9.PID變頻調速控制 10.PLC控制變頻器外部端子的電機正反轉 11.PLC控制變頻器外部端子的電機運行時間控制 12.基于PLC數字量控制方式的多段調速 13.基于PLC數字量控制變頻開環調速 14.基于PLC通信方式的的變頻器開環調速 15.變頻器恒壓供水系統的模擬 16.基于觸摸屏控制方式的基本指令編程練習 17.基于觸摸屏控制方式的LED控制 18.PLC.觸摸屏與變頻器通信控制 |
10 | 26000 |
260000 |
如對本產品/文章：PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
本文關鍵詞：PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜
【PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜】是上海中人原創，如果您在了解產品的過程中受到啟發，想要咨詢相關設備的問題，我們將派專員為您解決疑問，或者您在閱讀【PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜】中有想不通的問題，也可以咨詢我們，我們將為您提供快速解決【PLC實訓教學柜,柜式PLC實訓設備,PLC實訓柜】問題的方案
