一、概述

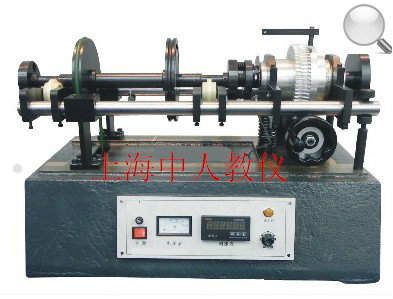

動平衡原理實驗臺的轉子安裝在框型擺架上的支撐滾輪上，擺架在左端硬性支撐，右端懸浮式安裝。通過剛性轉子的動平衡實驗，可以使學生直觀、深入地理解動平衡的原理以及實驗室過程中各偏心輪的適時狀況（偏心角度、質徑積、轉速大小等）。如：不平衡質量對動平衡的影響、不平衡質量相對轉子中心位置對動平衡的影響及兩盤偏心質量間夾角對動平衡的影響。
二、實驗內容
1.不平衡質量對動平衡的影響；
2.各不平衡質量相對相位角的變化對動平衡影響；
3.計算達到動平衡被測轉子上不平衡質量與補償盤上補償質量質徑積的大小的方法。
三、主要技術參數
1.電機功率：90W
2.工作電壓：220V
3.電動機轉速范圍：0-1400rpm;
4.百分表量程：0-10mm
5.動平衡轉速：450rpm
6.試件質量：≤10kg
7.試件最大直徑：Φ=200mm
ZRJX-DP-2動平衡測試實訓臺
機械的平衡有靜平衡與動平衡兩種情況，經過靜平衡的轉子僅消除了慣性力的影響，但不一定能夠滿足動平衡的條件，在機械設計時常需要考慮這一問題。目前動平衡機是根據振動原理設計的，它利用測振傳感器將轉子轉動時產生的慣性力所引起的振動信號變?yōu)殡娦盘�，然后通過電子線路加以處理和放大，最后通過解算求出被測轉子的不平衡質量的質徑積的大小和方位。
二、特點
采用直流調速電路和手動光電測速，對測試件進行轉速控制，在電子轉速表面板上顯示其轉速，以便觀察轉速對動平衡的影響
采用補償質徑積的方法求解轉子的動平衡
利用振幅大小，觀察動平衡
利用差動機構求解不平衡質量相對相位角
三、實驗內容：
了解機械動平衡的概念及動平衡原理，學會使用機械式動平衡機對盤類機械零件進行動平衡操作。
四、’實驗項目：
1、熟悉運動平衡機的工作原理及轉子動平衡的基本方法
2、掌握用機械式動平衡機測定回轉件動平衡的實訓方法
3、了解不平衡質量對動平衡的影響
4、了解不平衡質量的位置對動平衡的影響
5、計算達到動平衡被測轉子上不平衡質量與補償盤上補償質量質徑積的大小的方法
五、主要零部件清單
| 序號 | 零件名稱 | 零件規格 | 數量/件 | 單價 | 總價 | 備注 |
| 1 | 安裝底板 | 45 | 1 | 激光切 | ||
| 2 | 實驗機架 | 45 | 1 | |||
| 3 | 機柜 | 非標 600*500*800 | 1 | |||
| 4 | 平皮帶輪 | 45# | 2 | 外協（設） | ||
| 5 | 平皮帶 | L=900 | 1 | |||
| 6 | 差速器 | 1 | ||||
| 7 | 蝸輪 | 1 | ||||
| 8 | 蝸桿 | 1 | ||||
| 10 | 彈性聯軸器 | 2 | ||||
| 11 | 百分表 | 0.01mm | 2 | |||
| 電氣清單 | ||||||
| 1 | 驅動電機 | 單相交流電機220v1500r/min | 1臺 | |||
| 2 | 電機調速器 | 1 | ||||
| 3 | 數顯轉速表 | 1個 | ||||
| 工具清單 | ||||||
| 1 | 十字起 | 4寸 | 1 | |||
| 2 | 一字起 | 4寸 | 1 | |||
| 3 | 內六角扳手 | 套件 | 1 | |||
| 4 | 尖嘴鉗 | 1 | ||||
| 5 | 油壺 | 1 | ||||
