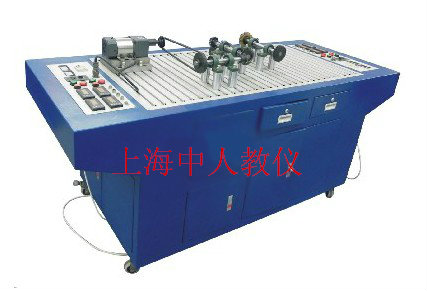

機械機構測試綜合實驗臺

一、概述

機械機構測試綜合實驗臺,機械組合測試教學設備是全面升級的新一代產品，在機械系統搭接實驗臺的基礎上增加了轉速傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動系統測試所需的高精度傳感器，從而滿足測試不同傳動系統、不同搭接方式的傳動性能，并實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能。

二、主要特點

1）安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機構系統。

2）所有傳動輪系采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。

3)機械機構測試綜合實驗臺,機械組合測試教學設備和聯接方式具有設計巧妙，使用調節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點;

4)可組成性能各異的機械傳動系統，有利于培養學生機械傳動系統方案的設計能力。

5)機械機構測試綜合實驗臺,機械組合測試教學設備是一種全開放式實驗臺，可同時供多名學生四周安裝、調試實驗，可有效利用實驗設備和減少實驗室占地面積；

6)配置了高精度的轉速傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器，使得測試數據精確可靠。

三、主要技術參數

1）直線位移傳感器精度：0.2%量程：0-200mm輸出電壓：0-5V1只

角位移傳感器精度：0.2%脈沖數：500輸出電壓：0-5V2只

擺動移傳感器精度：0.2%量程：0-365度輸出電壓：0-5V1只

轉速傳感器精度：0.2%量程：0-1000r/min輸出電壓：0-5V2只

2）測試軟件配送1套

3）供電電源：220V50HZ

4）交流調速電機：90W

5）調速范圍：0-120rpm

6）實驗臺外型尺寸：2000x800x860

7）實驗臺重量：約165(KG)

四、實驗內容

（包含了基礎機械傳動系統的任意搭接實驗、傳動性能測試實驗等）

1. 帶傳動
2. 偏心輪曲柄對心滑塊機構
3. 鏈傳動
4. 偏心輪曲柄偏置滑塊機構
5. 圓柱直齒輪傳動
6. 齒輪曲柄搖桿機構
7. 圓柱斜齒輪傳動
8. 偏心輪曲柄搖桿機構
9. 圓錐直齒輪傳動
10. 多級傳動系統1
11. 蝸桿、蝸輪傳動
12. 多級傳動系統2
13. 多軸齒輪傳動1
14. 多級傳動系統3
15. 多軸齒輪傳動2
16. 綜合傳動系統1
17. 萬向聯軸器傳動
18. 綜合傳動系統2等
19. 齒輪曲柄滑塊機構
