產品名稱:[ZRYY-20工程液壓傳動實訓臺]

上海中人專業提供ZRYY-20工程液壓傳動實訓臺,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRYY-20工程液壓傳動實訓臺,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRYY-20工程液壓傳動實訓臺,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞:ZRYY-20工程液壓傳動實訓臺

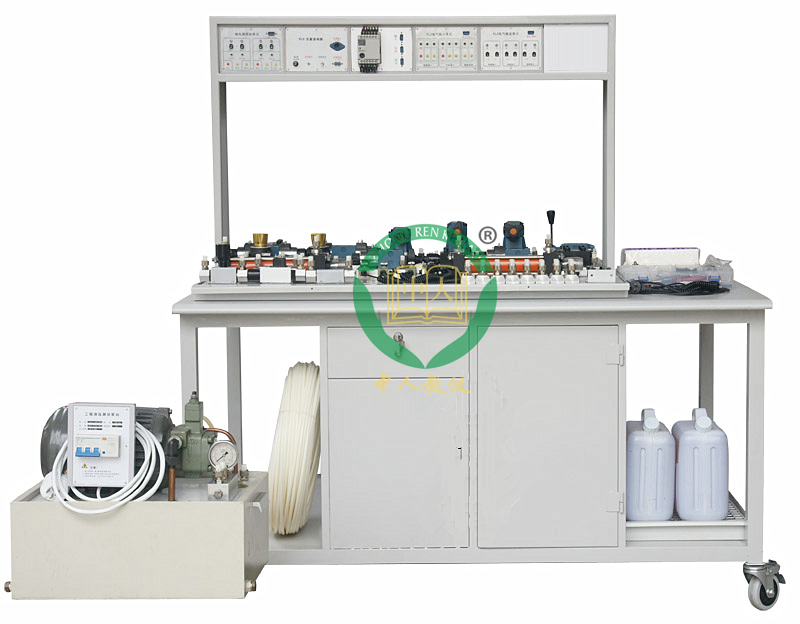

ZRYY-20工程液壓傳動實訓臺

一、ZRYY-20工程液壓傳動實訓臺概述

ZRYY-20工程液壓傳動實訓臺是目前液壓傳動控制技術以及PLC可編程控制器控制技術于一體的綜合性實驗設備。實驗時,可以讓學生直觀、感性地進行對比并了解電、液各自具有的特點、特色、及優缺點等。培養學生的動手能力、設計能力、綜合運用能力以及創新能力。

便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時,組裝實驗回路快捷、方便。同時,配備獨立的繼電器控制單元進行電氣控制,簡單實用。通過與PLC比較,可以加深對PLC可編程序控制器的了解及掌握。

、ZRYY-20工程液壓傳動實訓臺技術參數

1.電源模塊:輸入電源AC: 220V; 50HZ; 輸出電源:DC 24/2A
2.輸入模塊:與PLC采用電纜9232接口連接。連接后為PLC提供8路主令輸入信號(其中兩路為常閉信號),及通過信號插孔為PLC提供自動控制信號。
3.輸出模塊:與PLC采用電纜9232接口連接。通過輸出接口插孔控制電磁閥通斷。
4.PLC可編程控制器:三菱FX1s-14MR型主機,8輸入、6輸出。(可根據客戶要求選擇)
5.繼電器控制模塊:與電源模塊連接后,進行主令信號控制,及提供自動控制信號接口進行自動控制。通過輸出插口控制電磁閥通斷。

 繼電器控制單元繼電器觸點轉換模塊;交直流電源

6.液壓泵站
a)實驗專用定量葉片泵站:工作電源:AC220V 50Hz 直流電機型號:130ZYT02, 電機功率:750W; 電機調速范圍: 0-1500轉/分安全限速范圍:1000-1500轉/; 油泵型號:YB1-6.3,油泵輸出最高工作壓力:5MPa; 油箱容積:25L
b)三相工業泵站
工作電源:AC380V×3 50Hz; 電機功率:1.5KW; 電機轉速:1420轉/分,液壓泵型號:VP-12-F/A3,油泵輸出最高工作壓力:7MPa;; 油箱容積:25L
7.實驗臺外形尺寸: 1500mm×1000mm×820mm
8.實驗支架尺寸: 1100mm×910mm×740mm

、ZRYY-20工程液壓傳動實訓臺特點

1.本實驗臺采用了鋼質噴塑實驗桌、高耐磨的桌面板。整個實驗臺結構合理,造型美觀。一張實驗桌可供多位學生進行液壓綜合實驗,優化共享資源,提高產品的性能價格比。操作面積大,操作方便,美觀大方,堅固耐用。
2.采用了實驗專用“T”型鋁合金槽板,及“T”型專用螺母安裝固定,液壓元件可在鋁合金槽板中隨意定位安裝,特別適宜于工業液壓元件的液壓回路的裝拆實驗。在“T”型鋁合金槽板下方配有油槽,如學生在實驗過程中有油液溢出將直接流到油槽不會污染實驗臺,保證實驗過程的清潔干凈。
3.良好的密封性能:采用本公司自行研發設計的快速閉鎖接頭,該接頭仿通用接頭標準設計生產,采用螺紋連接夾緊油管。與通用接頭相比具有結構美觀,操作簡單,加緊力大,連接性能好,密封性能好,同時能承受較大壓力,不漏油,工作穩定。如使用方在實驗設備中增加其他液壓元器件均可使用。適用于學生做性 能,原理結構實驗。
4.元件固定板表面采用印刷,與元器件一一對應,便于學生了解實驗臺所有的元器件,并能迅速找到所需的元器件。
5.采用可編程與微機通訊:實現電氣自動化控制,可實現在先編輯及故障檢測。
6.利用此套實驗設備可獨立地進行液壓控制相應的基本回路及其應用實驗,以及 PLC編程及控制實驗;同時,也可綜合地進行相互配合的實驗:如實現電-液控制。

、ZRYY-20工程液壓傳動實訓臺實驗項目

1.單級調壓回路

2.壓力調定回路

3.二級壓力回路

4.用減壓閥的減壓回路

5.變量泵和調速閥的復合調速回路

6.順序閥的平衡回路

7.進油節流調速回路(節流閥、調速閥)

8.回油節流調速回路(節流閥、調速閥)

9.旁路節流調速回路(節流閥、調速閥)

10.調速閥短接速度換接回路

11.兩調速閥串聯的速度換接回路

12.兩調速閥并聯的速度換接回路

13.變量泵調速回路

14.用手動換向閥的換向回路

15.二級節流緩沖回路

16.O型機能換向閥的閉鎖回路

17.用液控單向閥的閉鎖回路

18.用壓力繼電器的順序動作回路

19.用行程開關的順序動作回路

20.并聯調速閥的同步回路



原文網址:http://xxdxmfs.cn/proshow.asp?ID=966
尊敬的用戶: 如果您對我們的ZRYY-20工程液壓傳動實訓臺比較滿意,想要建設與ZRYY-20工程液壓傳動實訓臺相關的實訓室或者想要知道更多的資料,請直接在線咨詢或者來電詳詢,我們會有專門的客服和您對接,幫助您了解ZRYY-20工程液壓傳動實訓臺。
售后:我們承諾在質保期內,若ZRYY-20工程液壓傳動實訓臺出現屬于質量問題造成零部件損壞的,我們提供免費維護與維修,若需要專業的技術人員進行維修,我們也可以通過對ZRYY-20工程液壓傳動實訓臺故障診斷后,派人上門維。中人公司還承諾:在質保期外,維修和更換ZRYY-20工程液壓傳動實訓臺零部件僅收成本費的。
