產品名稱：[ZRTYY-18A型透明液壓教學實驗臺]

---

上海中人專業提供ZRTYY-18A型透明液壓教學實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRTYY-18A型透明液壓教學實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRTYY-18A型透明液壓教學實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRTYY-18A型透明液壓教學實驗臺

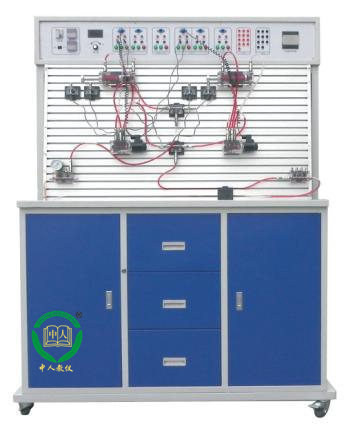

ZRTYY-18A型透明液壓教學實驗臺





四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。

本產品價格僅為進口同類產品的一半，而其功能由于參考了國內液壓元件特點，因此，更加適合于國內的教學要求。本系統采用透明液壓元件，組合插式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。

二、主要技術指標

(1) 電源：220V  50Hz   (市電)

(2) 演示臺外形尺寸：1500mm（長）×700mm（寬）×1800mm（高）。

(3) 油泵電機：Z-400  直流電動機，功率：400W  并配專用穩壓直流電機調速器，調速范圍：0-2000RMP

(4) 演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)

(5) 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。



三、十八種基本液壓傳動控制回路

1.用換向閥的換向回路

2.用“O”型機能換向閥的閉鎖回路

3.用液控單向閥的閉鎖回路

4.壓力調定回路

5.二級壓力回路

6.用減壓閥的減壓回路

7.用增壓缸的增壓回路

8.用換向閥的卸載回路

9.進油節流調速回路

10.回油節流調速回路

11.調速齒輪泵調速回路

12.調速齒輪泵和調速閥的復合調速回路

13.流量閥短接的速度換接回路

14.二次進給回路

15.用順序閥的順序動作回路

16.用壓力繼電器的順序動作回路

17.用電器行程開關的順序動作回路

18.用行程閥的順序動作回路

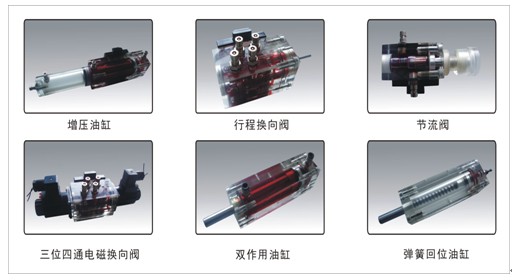

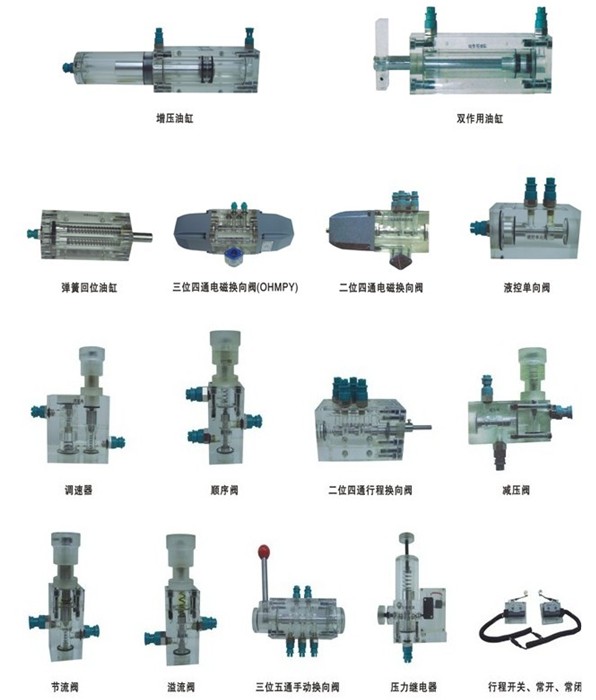

部分透明閥樣品



透明液壓傳動演示系統配置清單





原文網址：http://xxdxmfs.cn/proshow.asp?ID=415

---

尊敬的用戶： 如果您對我們的ZRTYY-18A型透明液壓教學實驗臺比較滿意，想要建設與ZRTYY-18A型透明液壓教學實驗臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRTYY-18A型透明液壓教學實驗臺。
售后：我們承諾在質保期內，若ZRTYY-18A型透明液壓教學實驗臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRTYY-18A型透明液壓教學實驗臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRTYY-18A型透明液壓教學實驗臺零部件僅收成本費的。

---
