產品名稱:[ZRGZS-01A 工業自動化綜合實驗考核裝置]

上海中人專業提供ZRGZS-01A 工業自動化綜合實驗考核裝置,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRGZS-01A 工業自動化綜合實驗考核裝置,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRGZS-01A 工業自動化綜合實驗考核裝置,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞:ZRGZS-01A 工業自動化綜合實驗考核裝置

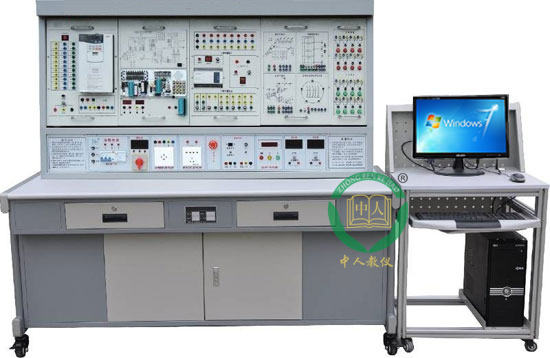

ZRGZS-01A工業自動化綜合實驗考核裝置




一、概述

ZRGZS-01工業自動化實驗考核設備是集單片機、可編程控制器(PLC)、變頻調速器于一體的工業自動控制理論的理想實驗實訓考核設備。

單片機采用目前廣為流行的51系列單片機,并配有51仿真器及編程器,實驗系統采用掛箱結構和多功能實驗考核系統。因此實驗設備不僅僅局限于實驗,同時可以進行單片機的程序開發和單片機的考核,還提供多種參考實驗程序,是目前較為全面的單片機實驗考核系統。

可編程控制器(PLC)采用目前較為流行的日本三菱FX1N主機,實驗程序采用掛箱結構,主機所有I/O口通過接線端子輸出,與各實驗掛箱的連接極為方便,所有連接均采用接插件形式,插撥方便、接觸可靠、連線快捷,可以反復使用。實驗裝置提供典型的工控實驗程序,通過實驗實訓程序可以了解和掌握PLC的原理及工作過程,為參加工作打下堅實基礎。

變頻器:采用日本三菱FR-A540-1.5K主機,主機所有接口通過接線端子輸出,使學生通過實驗極易掌握變頻器的原理和運用,是目前較為理想的變頻器實驗裝置。

二、外形尺寸及電氣參數:

1、實驗臺:外形尺寸:1800mm×700mm×760mm

1、實驗屏尺寸:1500mm×800mm

3、輸入電壓:AC380V±10%  50Hz

4、輸出電壓:AC380V AC220V DC24V DC5V

5、具有三相漏電保護:

6、具有緊急停止開關:

7、PLC主機型號:三菱FX1N-40MR

8、變頻器主機型號:三菱FR-A540-1.5K

9、51仿真器、編程器型號:BF51

10、裝置容量:<1.5KVA

三、產品特點

  1、裝置采用組件式結構,更換便捷,如需要擴展功能或開發新的實驗項目,只需添加部件即可,永不淘汰。

  2、實驗對象形象逼真,接近工業現場的實際應用,通過本裝置的訓練,學生很快就能適應現場工作。

3、綜合性強:集PLC、單片機、變頻調速原理與綜合運用于一體。

4、應用廣泛:適合綜合實驗、課程設計、畢業設計。

5、數據采集和工控組態軟件的應用開發,所有實驗項目均有組態棒圖跟蹤教學。

四、實驗裝置的配置及功能

    本裝置主要由實驗屏、實驗掛箱及器材、實驗桌組成。

(一)實驗屏

鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、直流電源、恒流源、測量儀表、模擬量調節器、定時器等。

 1、提供380V交流電源及220V交流電源,具有漏電及短路保護功能。

2、直流可調穩壓電源:0-10V連續可調一路。
3
、固定直流穩壓電源:±12V、+24V、+5V,具有過載保護。

4、恒流源:0-24mA連續可調恒流源。

5、一組BCD撥碼器及一路模擬量調節器。

6、實驗管理器,平時作為時鐘使用,可定時報警,給實驗或考核設定一個統一時間。

7、外測數顯電壓表一只,精度0.5級,量程0-100V。

8、外測數顯電流表一只,精度0.5級,量程0-1000mA。

(二)實驗掛箱及器材

1、PLC可編程控制器實驗掛箱(一)

2、PLC可編程控制器實驗掛箱(二)
3
、PLC可編程控制器實驗掛箱(三)

4、PLC可編程控制器實驗掛箱(四)

5、PLC可編程控制器實驗掛箱(五)

6、單片機綜合開發系統實驗掛箱(一)

7、單片機綜合開發系統實驗掛箱(二)

8、單片機綜合開發系統實驗掛箱(三)

9、單片機綜合開發系統實驗掛箱(四)

10、變頻調速實驗掛箱(一)

11、變頻調速實驗掛箱(二)

12、工控組態軟件一套:打開軟件編程環境,任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖,并進行實訓動態跟蹤教學。

13、PLC仿真教學軟件一套:

(1)通過PLASH虛擬環境實時顯示PLC的運行狀態

(2)可以實現PLC虛擬接線,并對接線進行錯誤檢查

(3)PLC編程訓練、PLC程序編寫測試等功能

(4)實現PLC運行模擬,對錯誤程序進行檢查

14、電機導軌、光碼盤測速系統一套

    包含光碼盤測速系統(配有進口光電編碼器)及固定電機的不銹鋼導軌等,不銹鋼導軌平整度好,無應力變形。

15、三相鼠籠異步電動機一臺  380V  Y/△接法

(三)實驗桌:鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,設有抽屜及元器件儲存柜,帶有剎車的方向輪,便于移動和固定。

(四)實驗內容:

(1)單片機單元:

自由實驗系統:包括MCS51單片機最小系統,裝有優質單片機鎖緊集成插座,使實驗極為方便。實驗系統板可做單片機的輸入、輸出口的實驗,數據傳送實驗,多字節加法實驗,雙字節乘法實驗,數制轉換實驗,數據排續實驗,分支程序設計實驗,布爾操作及子程序設計實驗,定時器計數器實驗,外部及內部中斷實驗,鍵盤及顯示實驗,AD轉換實驗,單片機與單片機通訊實驗(需二臺實驗系統),單片機與PC機通訊實驗,音樂實驗,E2PROM存儲器實驗等。單片機實驗系統可以方便地將51的所有32個輸入、輸出端口用排線引出,以方便開發程序之用。

系統同時提供單片機參考實驗程序:1.跑馬燈實驗程序 2.可控制速度的流水燈實驗程序3.電子搶答器實驗程序4.音樂<蘭花草>實驗程序5. 音樂<生日快樂>實驗程序6.六首音樂門鈴實驗程序7.十進制計數器實驗程序8.紅綠燈交通信號控制實驗程序9.數字鬧鐘實驗程序10.電子琴實驗程序11.計時器實驗程序12.二進制轉換為十進制BCD碼實驗程序13.外部內部同時中斷實驗程序14.AD轉換實驗程序15.8051對8051通訊實驗程序。

編程器及仿真器實驗:編程器和仿真器與單片機實驗系統連接極為方便,只需將仿真頭連接單片機實驗板的鎖緊座,無須另接電源,編程仿真由撥動開關控制,用同一串口與計算機連接。編程器可對ATMEL的51系列單片機進行讀、寫、擦除、校驗、加密等操作。

掛箱實驗項目:1.定時計數器的應用 2.電子鐘控制系統3.D/A轉換 4.交通燈控制系統5.閃光等控制 6.A/D轉換應用系統7.搶答器應用系統 8.查詢式按鍵系統9.矩陣式按鍵系統 10.繼電器輸出接口11.動態顯示應用 12.發射燈中斷控制。

仿真器指標:1.可仿真89C51、89C52、89S51、89S52、89C58 等等51內核的單片機,2.直接支持 KEIL C51的IDE開發仿真環境,64K用戶可使用仿真程序空間,0000~FFFF,采用頂級仿真芯片,監控程序存儲在特殊空間,絕不占用0000~FFFF的64K的仿真空間。3.RS-232通訊接口, 波特率 4.8 Kbps- 57.6 Kbps 自適應。4.仿真頻率0-40 MHz晶振可選,系統配置11.0592 MHz。5.程序代碼可以重復裝載,無需預先擦除用戶程序空間。6.監控程序占用用戶的資源少,全速運行不占用資源。7.片內 64K 程序空間可以隨時進行在線程序更新, 可以調試長達幾千行的樓宇智能控制大型程序、鍵盤控制漢字液晶顯示大型程序。8.可單步、斷點、全速、可參考變量、RAM變量。9.支持匯編、C語言,混合調試。10.板載仿真頭接口可以和任何的試驗板、目標板進行連接,從而達到硬件仿真的無限擴展11.采用工業級64K超大容量仿真芯片作為核心部件,抗干擾能力級強,可仿真次數大于等于10萬次12.仿真頻率最高33/40MHz 13.支持同時最多10個斷點 。

(2)PLC可編程控制器單元:

1.郵件分揀機實驗系統

2.電梯控制實驗系統

3.機械手實驗系統

4.五相步進電機控制實驗系統

5.電機控制實驗系統

6.七段數碼實驗系統

7.天塔之光實驗系統

8.交通信號等自控和手控實驗系統

9.水塔水為自動控制按系統

10.自控成型機實驗系統

11.自控扎剛機實驗系統

12.多種液體混合控制實驗系統

13.自動送料裝車實驗系統

14.PLC控制電機直接啟動實驗

15.PLC控制電機正反轉線路實驗

16.PLC控制電機Y/△啟動線路實 驗

(3)PLC、變頻調速綜合實驗:

1、變頻器功能參數設置與操作
2
、變頻器報警與保護功能
3
、外部端子點動控制

4、變頻器控制電機正反轉
5
、多段速度選擇變頻調速
6
、變頻器無級調速

7、基于外部模擬量(電壓/電流)控制方式的

變頻調速

8、瞬時停電啟動控制

9、PID變頻調速控制

10、PLC控制變頻器外部端子的電機正反轉

11、PLC控制變頻器外部端子的電機運行時間控制

12、基于PLC數字量控制方式的多段調速

13、基于PLC數字量控制變頻開環調速

14、基于PLC通信方式的的變頻器開環調速
