產品名稱:[ZRGC-2T推土機實訓臺]

上海中人專業提供ZRGC-2T推土機實訓臺,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRGC-2T推土機實訓臺,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRGC-2T推土機實訓臺,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞:ZRGC-2T推土機實訓臺

ZRGC-2T推土機實訓臺

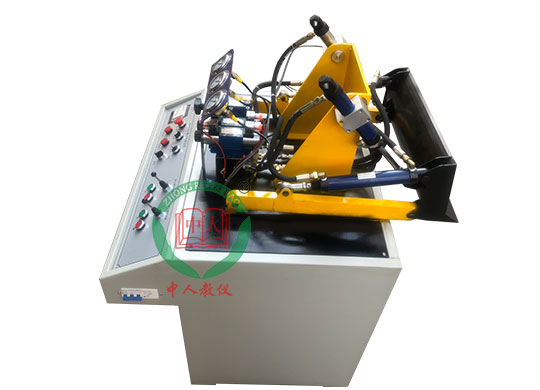

參考圖片

液壓推土機是以帶式拖拉機或輪胎式基礎車為主機體配以推土工作裝置和操縱機構組成的自行土石運輸施工機械,是工程機械中用途很廣泛的一個機種。它適用于大型土方施工工程,如建筑工地、施工筑路、水利工程、國防工事、修建路塹、平整場地、露天剝離等工程中推運、堆積、回填、平地、開挖和松土等作業。

一、實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。

2、液壓推土機械演示控制實驗。

3、可編程序控制器(PLC)電氣控制實驗:機--液一體控制實驗。

二、實驗內容

1、液壓推土機械演示控制實驗

鏟土 " 運土 卸土 空駛反回。

2、可編程序控制器(PLC)電氣控制實驗:機--液一體控制實驗。

1) PLC指令編程、梯形圖編程學習;

2) PLC編程軟件的學習與使用;

3) PLC與計算機的通訊、在線調試;

4) PLC在液壓傳動控制中的應用以及控制方案的優化。

三、性能與特點

1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制推操作于一體。

2、電氣操作控制為下置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。

3、推土機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。

4、推土機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控制采用手動控制和自動控制兩種方式。

6、實驗部件采用耐壓膠管,壓力可達到25Mpa。

7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。

8、推土機實訓臺能夠真實地展現推土機的實際工作過程,能夠?qū)ν仆翙C(jī)工作裝置及液壓傳動各元部件進行結構及工作原理觀摩、拆裝和維修實驗,并具有一定的智能故障設置與排除功能。

四、主要技術參數

①  實驗工作臺

工作臺尺寸:長×寬×高=1550*650*1800mm  (其包裝后約300kg)

②  液壓泵站

系統額定工作壓力:6.3Mpa。(最大可至7Mpa

. 電機—泵裝置(1臺)

變量葉片泵-電機1臺:

變量葉片泵:?jiǎn)蜗,公稱排量6.67mL/r,容積效率 90%

電機:三相交流電壓,功率2HP 4P,轉速1450r/min;

. 油箱:公稱容積45L;附有液位、油溫指示計,吸油、回油濾油器,安全閥等

③  常用液壓元件

以博世力士樂北京華德元件為主,配置詳見配置清單。
