專業基礎技能實訓-制圖實訓室是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下專業基礎技能實訓-制圖實訓室。這樣能對用戶選型有非常大的幫助。

專業基礎技能實訓-制圖實訓室

序號	名稱	技術參數

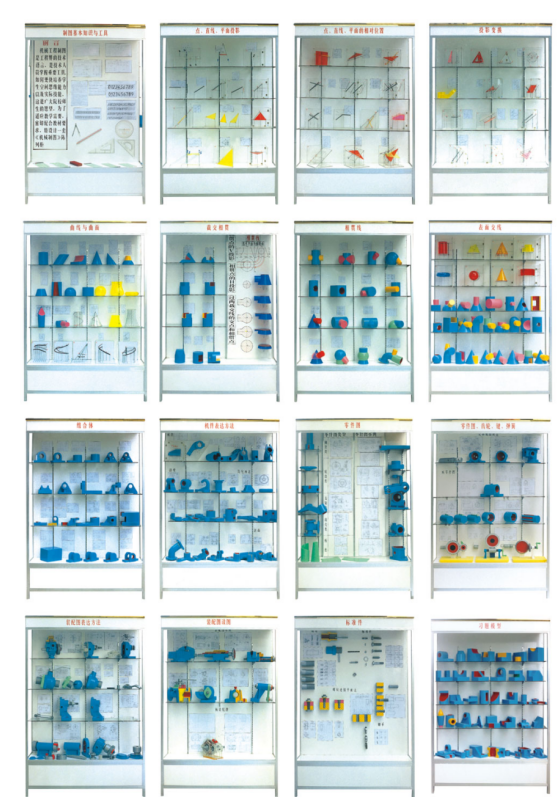

1.	中人ZRCLG-ZT《機械制圖》陳列柜	《機械制圖》陳列柜是根據大、中專院校、技校、職業學校的教材而設置的教學實驗室設備，目的是使學生加強對《機械制圖》的認識。本陳列柜主要包括零件的標準要素，常用標準件和標準部件及其標準數據，作圖方法和步驟以及圖樣等進行陳列，對機械專業的學生的理論學習，使用范圍等增強認識、加深理解，是機械專業學校提高教學質量的理想教具設備。本陳列柜共分10個柜，每個柜有每個柜的特點。 一、主要技術參數： 1、陳列柜結構：上下柜采用鋁合金制作，整體式結構。 2、陳列柜尺寸：1200×400×1800mm 3、全室一套機械制圖仿真軟件：軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務 1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。） A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖） B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號） C、相貫立體：實驗步驟分為實驗任務（文字提示任務）—挖孔（選擇任意挖孔模型，此時將可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—孔徑變化（選擇1-4孔徑）—后方通孔—選擇投影（進入答題界面，在8項中選擇此時完成的三維投影圖） 2、組合體 A、組合體拼裝：實驗步驟分為實驗任務（文字提示任務）—選擇組合體模型（可選8種模型）—拼裝組合體（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇側面投影（進入答題界面，根據已知正面、水平投影圖，在3項中選擇正確的側面投影圖） B、組合體讀圖：實驗步驟分為實驗任務（文字提示任務）—選擇組合體剖視圖（可選8種圖）—構建組合體模型（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇左視圖（進入答題界面，根據已知主視圖、俯視圖，在3項中選擇正確的左視圖） 3、裝配體 A、機械傳動機構：8種機構（蝸輪蝸桿、齒輪齒條、螺旋傳動、平面外嚙合齒輪、平面內嚙合齒輪、空間直齒圓錐齒輪、帶傳動、鏈傳動）任選，選好后工具欄中出現模型，自由拖拽將模型組合，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示、圖樣畫法。答題界面共有6題，每題4個選項。 B、齒輪油泵：根據提示選擇工具庫模型逐步搭建模型，可選擇簡介、圖樣畫法、動畫原理（模型內部運動原理可視）進行學習。答題界面共有2題，每題4個選項。 C、機械機構搭建：2種機構（2自由度機械手臂、3自由度機械手臂），根據提示選擇工具庫模型逐步搭建模型，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示。答題界面（須2種模型都搭建完畢才能進入）共有2題，每題4個選項。 二、每柜內容如下表 序號和名稱 陳 列 柜 內 容 第一柜 制圖基本知識與工具 前言、圖紙幅面尺寸、圖框格式、規定比例、標準字體、鉛筆、帶橡皮擦的鉛筆、圓形量角器、比例尺、幾何板、橡皮擦、大圓錐、小圓錐、三角尺（２種）、扁尺（２種） 第二柜 點、直線、平面的投影 點在Ｖ、Ｈ、Ｗ面體系中的投影、投影面平行線（３件）、平面投影的特性（３件）、中心投影法、正投影法、斜投影法、投影面平行面的投影圖例（３件）、一般位置直線、作線段ＡＢ３：２的分點Ｃ 第三柜 點、直線、平面的相對位置 兩點的相對位置、平行兩直線的投影位置、交叉的兩直線位置、一般位置直線的投影圖、用輔助線法求直線與平面的貫穿點、利用投影的積聚性求兩平面的交線、處于投影面平行面位置的跡線平面（３件） 第四柜 投影變換 換面法投影、一般位置直線變換成投影面垂直線、一般位置直線變換成Ｖ面的平行線、變換Ｖ面對點的投影變換、變換Ｈ面對點的投影變換、一般位置平面變換成投影面垂直面、二次換面法、求點到直線 的距離、求兩平行面的夾角 第五柜 曲面與曲線 斜置的圓柱、斜圓柱、左上角有四分之一圓柱槽的四棱柱、斜置的圓錐、斜圓錐、上下倒置的圓臺、有半個圓臺槽的半圓柱、有半球槽的圓柱體、組合回轉體示例一、組合回轉體示例二、頂尖、圓環、圓柱中間開槽、斜切圓柱、球的截交線、圓柱截交線、球面的水平投影的轉向輪廓線、圓錐與平面的截交線的投影、雙曲拋物面、單葉回轉雙曲面（2件）、柱狀面、錐狀面 第六柜 截交相貫 圓柱的兩側切片、圓柱的中間開槽、圓柱管的兩側切片、圓柱管的中間開槽、半圓球中間切槽、三棱錐的投影、圓柱與圓臺的相貫線 第七柜 相貫線 兩圓柱正交相貫的兩種情況（３件）、作圓柱圓錐的相貫線、圓柱與圓錐相貫（３件）、圓柱穿孔的相貫線（軸上圓柱孔、不等徑圓柱孔、等徑圓柱孔）、圓臺與半球的相貫線、相貫線的特殊情況（３件） 第八柜 表面交線 正六棱柱投影、圓柱的投影、圓錐的投影、圓球的投影、三棱錐表面投影、半圓球凹槽投影、圓錐表面取點、圓錐截交線投影、立體表面交線實例模型（10件） 第九柜 組合體 組合體的組合形式、組合體的分類（切割型、疊加型、綜合型）、組合體（7件）、看組合體視圖（9件） 第十柜 機件表達方法 視圖（3件）、剖面（2件）、簡化畫法（2件）、剖視（局部剖視、階梯剖、聯桿的旋轉剖、剖視圖、半剖視圖、盤蓋旋轉剖、剖視圖）
2.	中人ZRJXM-120機械制圖模型	全國中等職業技術學校機械類通用教材 本機械制圖模型教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用實木制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。 機械實訓安全教育虛擬仿真軟件（提供演示及版權證書）：本軟件基于unity3d開發，可布置到云服務器端，也可在本地環境使用，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。 A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大�。�，選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。 B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。 C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。 D、軟件須為整體同一平臺，不得以單獨的資源展現。 中國勞動社會保障出版社（120件） 圖（表）號 名稱 數量 1-9 標注尺寸的要求 1件 表1-4 對稱機件的尺寸注法 1件 2-5 三視圖的形成 1件 2-8 三視圖的方位對應關系 1件 2-9 有主、俯視圖補畫左視圖 1件 2-11 彎板三視圖的畫法步驟 1件 表2-5 三棱柱、四棱臺、圓臺、圓柱、圓錐、圓球、四棱錐 7件 2-26 由主視圖及尺寸補畫俯視圖及左視圖 1件 3-1 立體表面交線示例  （c  三通管） 1件 3-3 棱錐表面上點的投影 1件 3-4 圓柱表面上點的投影 1件 3-6 用輔助緯圓法求圓錐表面上點的投影 1件 3-7 球面上點的投影 1件 3-8 平面切割正六棱柱 1件 3-9 平面切割正四凌錐 1件 3-10 平面切割體的作圖過程 1件 3-11 四棱柱開槽 1件 表3-1 圓柱，圓錐，截交線，球平面 8件 3-13 求作帶切口圓柱的側面投影 1件 3-14 不同切割范圍下側面投影的變化 1件 3-15 接頭表面截交線的作圖步驟 1件 3-18 帶切口圓錐的投影作圖 1件 3-20 切槽半圓球的投影作圖 1件 3-23 不等徑兩圓柱正交 1件 3-24 圓柱穿孔后相貫線的投影 2件 3-25 兩圓柱正交時相關線的變化 1件 3-27 圓臺的圓柱軸線正交的相貫線投影 1件 3-28 同軸回轉體的相貫線----圓 1件 3-30 相交兩圓柱軸線平行的相貫線——直線 1件 4-3 正六棱柱的正等測畫法 1件 4-5 楔形塊切去兩角后的正等測畫法 1件 5-4 相切畫法正誤對比 1件 5-5 相切及其特殊情況 1件 5-6 相交（a、b） 2件 5-8 支座三視圖的畫法步驟 1件 5-10 帶切口形體的尺寸標注示例 2件 5-11 組合體的尺寸標注示例 1件 5-12 不注總高尺寸示例 1件 5-17 支座的尺寸標注 1件 5-18 一個視圖不能唯一確定物體形狀的示例（a、b、c） 3件 5-19 兩個視圖不能唯一確定物體形狀的示例 4件 5-20 視圖中線框和圖線的含義 1件 5-23 用形體分析法讀圖 1件 5-26 傾斜與投影面的截面的投影為類似形 1件 5-28 補畫壓板左視圖 1件 5-29 分析面的相對位置 1件 5-30 架體的主俯視圖 1件 5-32 補畫三視圖中的漏線 1件 6-6 傾線結構斜視圖的形狀 1件 6-8 壓緊桿的表達方案 1件 6-9 剖視圖的形狀 1件 6-11 剖視圖畫法的常見錯誤 2件 6-13 全剖視圖 1件 6-14 半剖視圖 1件 6-17 局部剖視圖 1件 6-19 局部剖視圖 1件 6-21 用兩個平行的剖面，剖切肘，剖視圖的畫法 1件 6-24 用三個相交的剖切面獲得剖視圖 1件 6-25 用相交剖面，剖面應注意的問題 1件 6-26 斷面圖與剖視圖的形成 1件 6-27 由兩個相交的剖切面獲得的移出剖面 1件 6-28 斷面圖的特殊畫法 3件 表6-3 移出斷面圖的配置及標注方法 1件 6-29 重合斷面圖 1件 6-31 對稱機件的局剖視圖 1件 6-32 過渡線和相貫線的簡化畫法 1件 6-33 機件上較小結構的簡化表示 1件 6-36 機件的助、輪輻，孔隙結構畫法 2件 6-43 等三角畫法與等一角畫法的六個基本視圖對比 2件 6-45 按等三角畫法畫三視圖方法步驟 1件 6-46 已知主、右視圖，補畫俯視圖 1件 6-47 支架 1件 表7-3 平墊圈 1件 表7-7 普通平鍵（a  b) 2件 8-4 分析主視圖的投射方向 1件 8-6 軸承架的表達方案 1件 8-10 過渡線的畫法 3件 8-17 基準的選擇 1件 8-19 不要注成封閉尺寸鏈 1件 8-20 標注尺寸要便于加工測量 1件 8-35 大多數表面有相同表面結構要求的簡化柱法 1件
3.	中人ZRZT-ZY學生制圖桌椅	一、概述： 多功能實用繪圖桌固定繪圖桌支架采用鋼架結構，桌面板采用東北優質加厚椴木材料的1號繪圖板，并可調節傾角0°-85°，桌面下部有儲物隔板，可以放置書包、文具和圖紙等物品，牢固耐用，適用于機械制圖繪圖和繪畫專業，在院校內實用和經濟的一款多功能和升降繪圖繪畫桌，有較強的多種行業和課程的兼容性和普及性。 二、主要特點： 1、此款繪圖桌是國內最新型的產品，和國內任何一款繪圖桌的區別在于，采用單邊雙支撐結構，大大增強桌子的穩定性和牢固性。 2、工業桌面標配灰白三聚氰胺貼面防火板，PVC高溫封邊。傾角采用彈簧鉸鏈無級調節傾角，傾角范圍0—85°，同時具有鎖定裝置，確保傾斜角度不滑動。 3、桌面高度采用符合人體工學原理的適宜高度：800mm，腳柱采用30×30×650方鋼，著地橫管采用 50×30×530mm方鋼，圖板架框由20×20mm方鋼焊接。 4、所有鋼管均采用優質鋼材， 經過酸洗、磷化、防靜電噴塑以及高溫固化處理。所有鐵件鏈接部分采用二氧化碳?xì)怏w保護焊，焊點美觀牢固。 5、職業技能綜合集成訓練虛擬仿真系統： 基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級�？蛇x圓柱齒輪軸系部件4種、錐齒輪軸系部件4種、蝸桿軸系部件6種進行安裝、拆卸、裝配、零部件測量（分為軸測量與底座測量）、考核等。零件拆裝的步驟過程中有智能提醒，由學生手動選擇對應的零件并移動至軸系結構上，選擇順序正確零件才能安裝上去，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫（8種零件）、標準零件庫（12種零件）、測量工具庫（鋼直尺、游標卡尺）供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，出題供學生回答，當學生答完題目時給出考核分?jǐn)?shù)，共12題，每道題目設為8分（其中一題為多選題，占12分），只有選擇了答案才能進行下一題。軟件需能進行全方位旋轉、放大、縮小觀看其細節。軟件須為整體同一平臺，不得以單獨的資源展現。 三、詳細參數： 1、臺面調角幅度：0°-85° 2、桌面規格（長×寬）:900×600mm 3、整體規格：寬900×深680×高800mm 4、鋼架結構繪圖凳： 塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理； 凳面厚6mm，底座錐形設計； 整體高度45cm。 四、適用人群 適合各類大中專院校和職校機械（建筑）制圖基礎教學和專業設計，以及藝術設計專業使用。 五、該款繪圖桌可選配置： 學生桌配置： （1）90cm丁字尺 （2）90*60cm一號繪圖板 （3）精密繪圖儀器（5件一套） （4）25cm曲線板 （5）30cm多用斜角三角板 （6）美工刀 （7）三棱比例尺 （8）多功能模板 （9）大圓弧模板 （10）不銹鋼多用擦圖片 （11）畫圓模板 （12）繪圖鉛筆（5支一套） （13）81a繪圖筆 (14)學生凳(PVC凳面,鋼管身,可升降)
4.	中人ZRZT-JS制圖桌（老師）	規格1500*610*800mm （1）1200cm丁字尺 （2）120×90cm零號圖板 （3）精密繪圖儀器（12件一套） （4）高亮度書寫投影（1臺） （5）投影薄膜（一盒） （6）銀幕（一幅） （7）制圖基本技能掛圖（一套16張） （8）滑動轉椅（一張） （9）25cm曲線板 （10）30cm多用斜角三角板 （11）美工刀 （12）三棱比例尺 （13）多功能模板 （14）圓弧模板 （15）不銹鋼多用擦圖片 （16）畫圓模板 （17）繪圖鉛筆（5支一套 （18）速成制圖小模型（55件一套） （19）81a繪圖筆 (20) 老師桌(1張)
5.	中人ZRMX-JSQ減速器模型	減速器模型（8種） 1 雙級圓柱齒輪減速器（展開式） 300*260*185mm 2 單級斜齒圓柱齒輪減速器 230*200*190mm 3 同軸式雙級圓柱齒輪減速器 280*260*190mm 4 單級圓錐齒輪減速器 330*250*180mm 5 雙級圓錐圓柱齒輪減速器 330*250*180mm 6 蝸桿上置式減速器 280*210*280mm 7 蝸桿旁置式減速器 280*240*200mm 8 蝸桿下置式減速器 280*210*280mm 以上模型均為鋁合金制作而成，可以進行拆裝測繪。 機械裝配與鉗工裝配虛擬仿真軟件（提供演示及版權證書）：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。 A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。 渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明 二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座） 圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。 B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。 1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉 2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。 3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。 C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。 1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。 D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種 E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配 1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移 2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
6.	中人ZRMX-ZX軸系模型	軸系模型（9種） 序號 模型名稱 備注 1 軸的結構設計過程<一套4件>   2 典型軸類零件 <一套4件> 3 軸的結構與裝配<軸向定位之一> 4 套筒、圓螺母、緊定螺釘、<軸向定位之二> 5 彈簧擋圈、圓錐、鎖緊擋圈〈軸向定位之三〉 6 花鍵周向定位〈周向定位之一〉 7 過盈、鍵、螺釘?shù)取粗芟蚨ㄎ恢�二�?/td> 8 周向定位〈三〉 9 常用彈簧的基本類型8種
7.	中人ZRCH-01偏心機構測繪實驗裝置	功能： 1、機構組裝訓練； 2、機構零件尺寸測量訓練； 3、機構裝配圖繪制訓練； 4、機構零件圖繪制訓練； 產品參數 1、產品材質：鋁合金精制，各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋； 2、為方便安 全測繪箱子尺寸：約365×265×120mm 3、詳細配置： 左端蓋、右端蓋、上蓋 、升降桿 、下蓋。
8.	中人ZRCH-02 千斤頂測繪實驗裝置	功能： 1、機構組裝訓練； 2、機構零件尺寸測量訓練； 3、機構裝配圖繪制訓練； 4、機構零件圖繪制訓練； 產品參數 1、產品材質：鋁合金精制，各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋； 2、為方便安全測繪箱子尺寸：約365×265×120mm 3、詳細配置： 底、頂碗、螺紋套、調整螺桿。
9.	中人ZRCH-03凸輪機構測繪實驗裝置	功能： 1、機構組裝訓練； 2、機構零件尺寸測量訓練； 3、機構裝配圖繪制訓練； 4、機構零件圖繪制訓練； 產品參數 1、產品材質：鋁合金精制，各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋； 2、為方便安全測繪箱子尺寸：約365×265×120mm 3、詳細配置： 機架、螺紋端蓋、從動軸、凸輪軸。
10.	中人ZRCH-04 平口鉗測繪實驗裝置	功能： 1、機構組裝訓練； 2、機構零件尺寸測量訓練； 3、機構裝配圖繪制訓練； 4、機構零件圖繪制訓練； 產品參數 1、產品材質：鋁合金精制，各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋； 2、為方便安全測繪箱子尺寸：約365×265×120mm 3、詳細配置：  固定鉗口、活動鉗口、絲杠、 絲杠螺母、標準件。
11.	中人ZRCH-05模具錐頂座測繪實驗裝置	功能： 1、機構組裝訓練； 2、機構零件尺寸測量訓練； 3、機構裝配圖繪制訓練； 4、機構零件圖繪制訓練； 產品參數 1、產品材質：鋁合金精制，各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋； 2、為方便安全測繪箱子尺寸：約365×265×120mm 3、詳細配置： 底座、環套、錐套、鎖緊螺桿。
12.	中人ZRCH-06基礎零件測繪實驗裝置	功能： 1、機構組裝訓練； 2、機構零件尺寸測量訓練； 3、機構裝配圖繪制訓練； 4、機構零件圖繪制訓練； 產品參數 1、產品材質：鋁合金精制，各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋； 2、為方便安全測繪箱子尺寸：約365×265×120mm 3、詳細配置： 標準件測繪螺絲、螺栓，軸的尺寸公差與極限軸、套類，孔的尺寸公差與極限，配合精度支架、端蓋類二維工程圖，誤差認識理論。
13.	中人ZRGC-CL表面粗糙度對比測量組合實驗裝置	公差配合與技術測量是機械類專業非常重要的-一門技術基礎課、技能課和應用課。是機械零件設計圖樣上的一項重要技術要求，更是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。 本系列裝置以設計工程師對精度設計的實際要求為標準，結合實際教學情況和教學對象條件為前提，精心.研制了一套理論與實際相結合的教學產品。適用于全日制普通高中、職工中學、職業中學、高職及本科院校機電類專業的零件設計與檢測、檢驗教學。 訓練項目 訓練一:外圓車削表面粗糙度對比檢測 訓練二:端面銑表面粗糙度對比檢測 訓練三:刨削表面粗糙度對比檢測 訓練四:平面磨削表面粗糙度對比檢測 基本配置 實訓箱: 箱體采用優質的鋁合金型材，具有結構堅固、外形美觀，內襯為開模成型防震材料，能夠有效保護產品免受損壞，外形尺寸: 400*320* 100mm; 組件(對象) : 外圓車削表面粗糙度對比零件1套、端面銑表面粗糙度對比零件1套、刨削表面粗精度對比零件1套、平面磨削表面粗糙度對比零件1套等組成; 配套資料: 外圓車削表面粗糙度對比樣塊1套、端面銑表面粗糙度對比樣塊1套、刨削表面粗糙度對比樣塊1套、平面磨削表面粗糙度對比樣塊1套;教學資料等;
14.	中人ZRGC-LC零件尺寸誤差測量組合實訓裝置	公差配合與技術測量是機械類專業非常重要的一門技術基礎課、技能課和應用課。是機械零件設計圖樣上的一項重要技術要求，更是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。 本系列裝置以設計工程師對精度設計的實際要求為標準，結合實際教學情況和教學對象條件為前提，精心研制了一套理論與實際相結合的教學產品。適用于全日制普通高中、職工中學、職業中學、高職及本科院校機電類專業的零件設計與檢測、檢驗教學。 訓練項目 訓練一：零件基本尺寸檢測 1.游標卡尺檢測零件長度尺寸; 2.外徑千分尺檢測零件外園尺寸; 3.內徑百分百檢測零件內孔尺寸; 訓練二：零件配合尺寸檢測 1.軸與孔配合尺寸檢測; (一) 2.軸與孔配合尺寸檢測; (二) 訓練三：滾動軸承尺寸檢測 1.深溝球軸承基本尺寸檢測; 2.軸承與軸頸配合尺寸檢測; 3.軸承與孔配合尺寸檢測; 訓練四：平鍵及花鍵尺寸檢測 1.平鍵基本尺寸檢測; 2.平鍵配合尺寸檢測; 3.花鍵基本尺寸檢測; 4.花鍵配合尺寸檢測; . 訓練五：普通螺紋尺寸檢測.1.普通螺紋基本檢測; . 2.外螺紋中徑尺寸檢測; 3.用螺紋環規和塞規檢驗內、外螺紋; 訓練六：齒輪尺寸檢測 1.齒輪基本參數測量與計算; 2.齒輪齒厚尺寸檢測; 3.齒輪公法線長度尺寸檢測;. 基本配置 實訓箱:箱體采用優質的鋁合金型材，具有結構堅固、外形美觀，內襯為開模成型防震材料，能夠有效保護箱內產品免受損壞，外形尺寸: 400*320* 100mm; 組件(對象) :不銹鋼制檢測零件，含:軸、測量塊、測量齒輪、測量軸套等組成; 配套資料:采用國內知名品牌游標卡、外徑千分尺、螺紋樣板、內徑百分表、公法線千分尺、齒厚卡尺、螺紋通止規、螺紋環規、教學資料等;
15.	中人ZRGC-XW零件行位誤差測量組合實訓裝置	公差配合與技術測量是機械類專業非常重要的一門技術基礎課、技能課和應用課。是機械零件設計圖樣上的一項重要技術要求，更是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。 本系列裝置以設計工程師對精度設計的實際要求為標準，結合實際教學情況和教學對象條件為前提，精心研制了一套理論與實際相結合的教學產品。適用于全日制普通高中、職工中學、職業中學、高職及本科院校機電類專業的零件設計與檢測、檢驗教學。 訓練項目 訓練一：零件形狀誤差的測量與檢測 1.直線度測量與檢測; 2.平面度測量與檢測; 3.圓柱度測量與檢測; 4.圓度測量與檢測; 訓練二：零件位置誤差的測量與檢測 1.平行度測量與檢測 2.垂直度測量與檢測 3.同軸度測量與檢測 4.圓柱跳動測量與檢測 5.端面跳動測量與檢測 6.對稱度測量與檢測 訓練三：齒輪形位誤差的測量與檢測 1.齒輪徑向跳動測量與檢測; 2.齒輪齒向誤差測量與檢測; 基本配置 實訓箱:箱體采用優質的鋁合金型材，具有結構堅固.外形美觀，內襯為開模成型防震材料，能夠有效保護箱內產品免受損壞，外形尺寸: 400*320* 100mm;組件(對象) :齒輪測量組件、圓度(圓柱度)測量組件、平面度( 平行度)測量組件、垂直度測量組件.對稱度測量組件、跳動測量組件等組成; 配套資料:跳動測量組合儀:含跳動儀、百分表.杠桿百分表. V型塊; 測微組合儀:測微儀、百分表;教學資料等;
