基本型填料吸收塔實驗裝置,填料吸收實驗設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下基本型填料吸收塔實驗裝置,填料吸收實驗設備。這樣能對用戶選型有非常大的幫助。

基本型填料吸收塔實驗裝置,填料吸收實驗設備

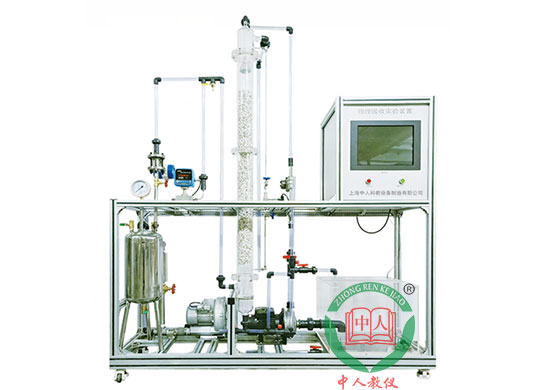

參考圖片

主要設備
1、玻璃填料吸收塔：內裝φ10×10mm拉西環填料；填料塔內徑 D=90mm。吸收塔填料層有效高度Z＝1200mm。塔中部有液體再分布器，塔底部有柵板式填料支承裝置�！　　�
2、二氧化碳流量檢測：轉子流量計，流量范圍 16-160L/h。
3、空氣流量檢測：轉子流量計，流量范圍0.25～2.5m3/h和4～40m3/h。
4、液體流量檢測：轉子流量計，流量范圍16-160L/h。
5、壓差計：U型壓差計，觀察上下塔壓降變化。
6、水槽：容積80L，304不銹鋼材質，配備進口浮球閥，以保證水箱水位恒定。
7、風機：旋渦氣泵,功率 550W，最大流量90m3/h。
8、解吸泵：304不銹鋼離心泵，功率370W，流量4m3/h。
9、混合穩壓罐：304不銹鋼制作，對空氣和二氧化碳氣體充分混合、穩壓后輸入吸收塔。
10、304不銹鋼管路、管件及閥門。
11、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。
12、宇電AI702M多路溫度數字顯示儀。
12、電器：接觸器、開關、漏電保護空氣開關。
14、304不銹鋼儀表柜：測控、電器設備在實驗架上。
15、外形尺寸：1500*550*2200mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。
想了解更多的產品信息=>教學設備
 一、引言

填料吸收塔作為一種高效的氣液傳質設備，在化工生產過程中發揮著重要作用。通過填料吸收塔實驗裝置的研究，可以深入了解氣液傳質過程的動力學特性、操作參數對傳質效率的影響以及填料的性能評價等。本文將對填料吸收塔實驗裝置進行詳細介紹，并探討其在化工生產中的實際應用。

二、填料吸收塔實驗裝置設計原理

填料吸收塔實驗裝置的設計原理基于氣液兩相在填料層中的接觸與傳質過程。填料作為氣液接觸面，其比表面積大、孔隙率高，能夠提供充足的氣液接觸面積和傳質通道。通過選擇合適的填料類型、尺寸和堆積方式，可以優化氣液傳質過程，提高吸收效率。同時，實驗裝置還配備了液體分布器、氣體進出口、液體進出口等部件，以實現氣液兩相的均勻分布和穩定流動。

三、填料吸收塔實驗裝置結構特點

填料吸收塔實驗裝置主要由塔體、填料層、液體分布器、氣體進出口、液體進出口、測量與控制系統等組成。塔體采用耐腐蝕、耐高溫的材料制成，以適應不同介質和操作條件的需求。填料層采用高效、低阻的填料，如金屬絲網、塑料填料等，以提高傳質效率。液體分布器用于將液體均勻噴灑在填料層上，確保氣液充分接觸。氣體進出口和液體進出口分別用于引入待吸收氣體和吸收液，并排出處理后的氣體和液體。測量與控制系統用于實時監測實驗過程中的溫度、壓力、流量等參數，并通過控制系統對操作參數進行精確調節。

四、填料吸收塔實驗裝置操作及數據分析方法

1. 實驗操作

（1）準備工作：檢查實驗裝置各部件是否完好，確保無泄漏現象。將吸收液加入液體分布器，開啟液體循環泵，使液體均勻分布在填料層上。

（2）引入氣體：開啟氣體進口閥門，引入待吸收氣體。通過調節氣體流量和濃度，控制實驗條件。

（3）穩定操作：待氣液兩相在填料層中充分接觸并達到穩定狀態后，開始記錄實驗數據。

（4）數據采集：使用測量儀器實時監測并記錄實驗過程中的溫度、壓力、流量等參數。同時，定期采集氣體和液體樣品，進行化學分析以確定吸收效果。

2. 數據分析方法

（1）吸收效率計算：根據氣體進出口的濃度差，計算吸收效率。吸收效率越高，說明實驗裝置的性能越好。

（2）傳質系數測定：通過分析實驗數據，計算氣液傳質系數。傳質系數的大小反映了氣液傳質過程的快慢程度，可用于評價填料和實驗裝置的性能。

（3）操作參數優化：通過改變氣體流量、液體流量、溫度等操作參數，觀察吸收效率和傳質系數的變化，找出最佳操作條件。

五、填料吸收塔實驗裝置在化工生產中的應用

填料吸收塔實驗裝置在化工生產中具有廣泛的應用價值。通過實驗研究，可以為企業生產提供以下支持：

1. 優化工藝參數：通過填料吸收塔實驗裝置的研究，可以深入了解氣液傳質過程的特性和規律，為工藝參數的優化提供理論依據。

2. 評價填料性能：通過對比不同填料的吸收效率和傳質系數，可以評價填料的性能優劣，為填料的選用提供依據。

3. 指導生產實踐：填料吸收塔實驗裝置的研究結果可以直接應用于生產實踐，指導企業調整操作參數、優化工藝流程，提高生產效率和產品質量。

4. 推廣新技術：通過填料吸收塔實驗裝置的研究，可以探索新的氣液傳質技術和方法，為化工生產的技術創新提供支持。
