技術標題:[數字型流體流動阻力系數測定實驗裝置,流體流動阻力實驗臺]
數字型流體流動阻力系數測定實驗裝置,流體流動阻力實驗臺是專門為用戶解決疑難問題的,非常具有代表性,在客戶進行產品選型前,我們一般建議用戶先看下數字型流體流動阻力系數測定實驗裝置,流體流動阻力實驗臺。這樣能對用戶選型有非常大的幫助。

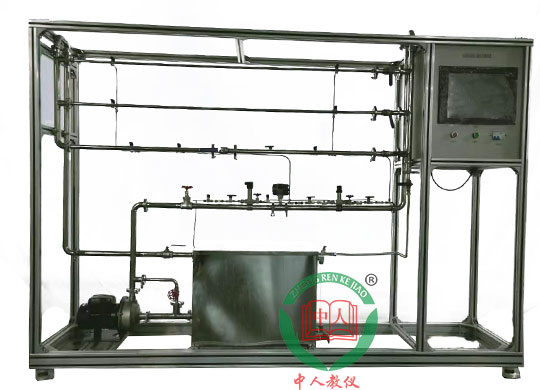

數字型流體流動阻力系數測定實驗裝置,流體流動阻力實驗臺
主要設備
1、粗管測量段:304不銹鋼光滑管,管內徑d—12mm,管長1500mm
2、細管測量段:304不銹鋼粗糙管,管內徑d—10mm, 1500mm
3、局部阻力: 304不銹鋼局部管,管內徑d—20mm,1500mm,上裝閥門一個
4、渦輪流量傳感器:量程0.1-2 m3//h,分辨率0.001 m3/h,4-20mA遠傳輸出數字顯示,流量檢測機構。
5、壓差傳感器:壓差范圍:0~150KPa,分辨率0.01 KPa,4-20mA輸出數字顯示,壓力檢測機構。
6、循環水箱:≥100L,304不銹鋼,帶貯水排空底閥,管路循環回水與泵吸入口間隔板設計。
7、管路:304衛生級不銹鋼材質,采用不銹鋼快裝活接與管路連接。
8、溫度傳感器:Pt100,分辨率0.1℃,精度0.5%,數字顯示。
9、304不銹鋼離心泵:功率550W,最大流量6m3/h。
10、宇電AI501(帶485接口)溫度數字顯示儀。
宇電AI501(帶485接口)流量數字顯示儀。
宇電AI501(帶485接口)壓差數字顯示儀。
11、電器:接觸器、開關、漏電保護空氣開關。
12、304不銹鋼儀表柜:測控、電器設備在實驗架上。
13、外形尺寸:2400*550*1800mm(長×寬×高),304不銹鋼框架,帶移動腳輪及禁錮腳。
一、實驗?zāi)康?br>
流體流動阻力系數的測定是流體力學實驗的重要組成部分,它對于理解流體在管道或其他通道中的流動特性,以及流體機械的設計和優化具有重要意義。本實驗旨在通過數字型測量系統,精確地測定流體在不同條件下的流動阻力系數,為理論分析和工程應用提供可靠的實驗數據。
二、實驗原理
流體在管道中流動時,由于流體與管道壁面之間的摩擦以及流體內部的粘性力,會產生流動阻力。流動阻力系數是表征流體流動阻力大小的一個無量綱參數,它通常與流體的物性、管道的形狀和尺寸、以及流動條件(如流速、壓力等)有關。
在本實驗中,我們采用達西-魏斯巴赫公式(Darcy-Weisbach formula)來計算流動阻力系數:
[f = \frac{D \Delta P}{\rho L V^2}]
其中,(f) 是流動阻力系數,(D) 是管道直徑,(\Delta P) 是管道兩端的壓力差,(\rho) 是流體密度,(L) 是管道長度,(V) 是流體平均流速。
通過測量不同條件下的壓力差、流速等參數,我們可以計算出相應的流動阻力系數,進而分析流動阻力的變化規律。
三、實驗設備與材料
數字型流體流動阻力系數測定裝置:包括流體循環系統、壓力傳感器、流速測量儀、數據采集與處理系統等。
流體:本實驗采用水作為工作流體,其物性參數在實驗條件下相對穩定。
管道:采用透明玻璃管道,便于觀察和測量。
四、實驗步驟
檢查實驗裝置,確保所有部件完好無損,連接正確。
開啟流體循環系統,調整流體流速至預定值。
待流體流動穩定后,記錄壓力傳感器和流速測量儀的讀數。
改變流速,重復步驟2和3,記錄多組數據。
利用數據采集與處理系統,計算每組數據對應的流動阻力系數。
分析實驗數據,繪制流動阻力系數隨流速變化的曲線圖。
