基本型流體流動阻力系數測定實驗臺,流體流動阻力系數實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下基本型流體流動阻力系數測定實驗臺,流體流動阻力系數實訓裝置。這樣能對用戶選型有非常大的幫助。

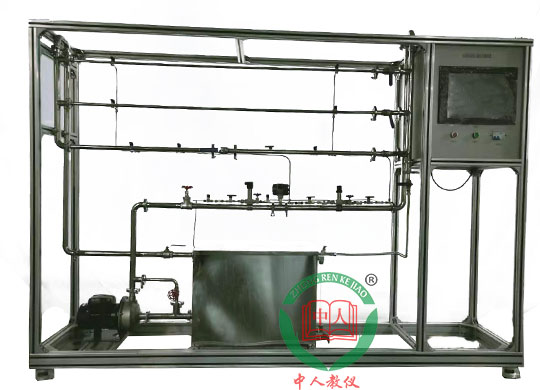

基本型流體流動阻力系數測定實驗臺,流體流動阻力系數實訓裝置

主要設備
1、304不銹鋼光滑管：管內徑d—10mm，管長L—1500mm。
2、304不銹鋼粗糙管：管內徑d—12mm， 管長L—1500mm，內裝不銹鋼螺旋絲。
3、304不銹鋼局部管：管內徑d—20mm， 管長L—1500mm，上有不銹鋼閥門一個。
4、流量測量：轉子流量計，流量范圍 160～1600 L/h和16～160 L/h 。
5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，壓差檢測機構。
6、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。
7、玻璃倒U型壓差計，0--600H2O。
8、宇電AI501溫度數字顯示儀。宇電AI501壓差數字顯示儀。
9、304不銹鋼離心泵：功率550W，流量范圍0-5m3/h。
10、水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接。
12、閥門：采用304不銹鋼閥和優質銅閥。
13、電器：接觸器、開關、漏電保護空氣開關。
14、304不銹鋼儀表柜：測控、電器設備在實驗架上。
外形尺寸：2400*550*1800mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。
在流體力學領域，流體流動阻力系數的測定是一個至關重要的實驗環節。流體流動阻力系數是描述流體在管道或其他流道中流動時所受到的阻力大小的參數，它對于流體傳輸系統的設計、優化以及運行效率的提升具有關鍵意義。而流體流動阻力系數測定實驗臺，正是為了精確測量這一參數而設計的專業實驗設備。本文將從多個方面深入探討流體流動阻力系數測定實驗臺的作用。
一、實驗臺的基本構成與工作原理
流體流動阻力系數測定實驗臺通常由流體循環系統、測量系統、控制系統以及數據處理系統等多個部分組成。流體循環系統負責提供穩定且可控的流體流動條件，包括泵、閥門、流量計等關鍵設備；測量系統則負責實時記錄流體在流道中的壓力、流速等參數；控制系統則用于精確調控實驗條件，確保實驗的準確性和可重復性；數據處理系統則對收集到的數據進行處理和分析，最終得出流體流動阻力系數。
在實驗過程中，通過調整泵的速度和閥門的開度，可以控制流體在流道中的流速。同時，利用壓力傳感器和流量計等測量設備，可以實時監測流體在流道中的壓力和流速變化。通過對比不同流速下的壓力損失，結合流道的幾何尺寸和流體的物性參數，可以計算出流體流動阻力系數。
二、實驗臺在科研領域的作用
在科研領域，流體流動阻力系數測定實驗臺為研究者提供了一個精確、可控的實驗環境，有助于深入探究流體流動阻力的產生機理和影響因素。通過對比不同流道形狀、不同流體物性以及不同流動條件下的阻力系數，研究者可以揭示流體流動阻力的變化規律，為流體傳輸系統的設計提供理論依據。
此外，實驗臺還可以用于驗證和改進流體動力學模型。通過將實驗結果與理論計算結果進行對比，可以評估模型的準確性和適用性，為模型的進一步優化提供指導。這對于提高流體傳輸系統的設計精度和預測能力具有重要意義。
三、實驗臺在教學領域的作用
在教學領域，流體流動阻力系數測定實驗臺是流體力學課程中的重要實驗設備。通過實驗操作，學生可以直觀地了解流體流動阻力的概念和測量方法，加深對流體動力學理論知識的理解。同時，實驗過程中的數據處理和分析也有助于培養學生的實驗技能和科學思維。
此外，實驗臺還可以用于開展創新性實驗教學。教師可以引導學生自行設計實驗方案、調整實驗參數并分析結果，從而培養學生的創新能力和實踐能力。這種教學方式有助于激發學生的學習興趣和主動性，提高教學效果。
四、實驗臺在工程實踐中的作用
在工程實踐中，流體流動阻力系數測定實驗臺為流體傳輸系統的設計、優化和運行提供了有力支持。通過測定實際流道中的流體流動阻力系數，可以為管道系統的布局、管徑選擇以及泵的選型等提供科學依據。同時，實驗臺還可以用于評估不同設計方案的經濟性和可行性，為工程決策提供依據。
此外，在流體傳輸系統的運行過程中，實驗臺還可以用于監測和分析流體流動阻力的變化。通過實時監測流體在管道中的壓力和流速等參數，可以及時發現并解決潛在的問題，確保系統的穩定運行。這對于提高流體傳輸系統的運行效率和降低能耗具有重要意義。
五、總結與展望
綜上所述，流體流動阻力系數測定實驗臺在科研、教學以及工程實踐等多個領域都發揮著重要作用。它不僅為研究者提供了一個精確、可控的實驗環境，有助于深入探究流體流動阻力的產生機理和影響因素；還為教學提供了直觀、生動的實驗素材，有助于培養學生的實踐能力和創新精神；同時，它還為工程實踐提供了有力的技術支持，有助于優化流體傳輸系統的設計和運行。
隨著科技的不斷發展，流體流動阻力系數測定實驗臺的功能和性能也將不斷提升。未來，我們可以期待更加智能化、自動化的實驗臺出現，能夠?qū)崿F(xiàn)更精確、更高效的流體流動阻力系數測定。同時，隨著新材料、新工藝的不斷涌現，流體傳輸系統的設計也將更加復雜和多樣化，對流體流動阻力系數測定實驗臺的需求也將更加迫切。因此，我們需要不斷改進和完善實驗臺的設計和制造技術，以滿足日益增長的科研和工程需求。
