產品名稱:[ZRFT-2013自動扶梯實訓裝置]

上海中人專業提供ZRFT-2013自動扶梯實訓裝置,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRFT-2013自動扶梯實訓裝置,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRFT-2013自動扶梯實訓裝置,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞:ZRFT-2013自動扶梯實訓裝置

ZRFT-2013型自動扶梯維修與保養實訓考核裝置

透明型推薦:http://xxdxmfs.cn/proshow.asp?ID=1085


一、ZRFT-2013型自動扶梯維修與保養實訓考核裝置概述

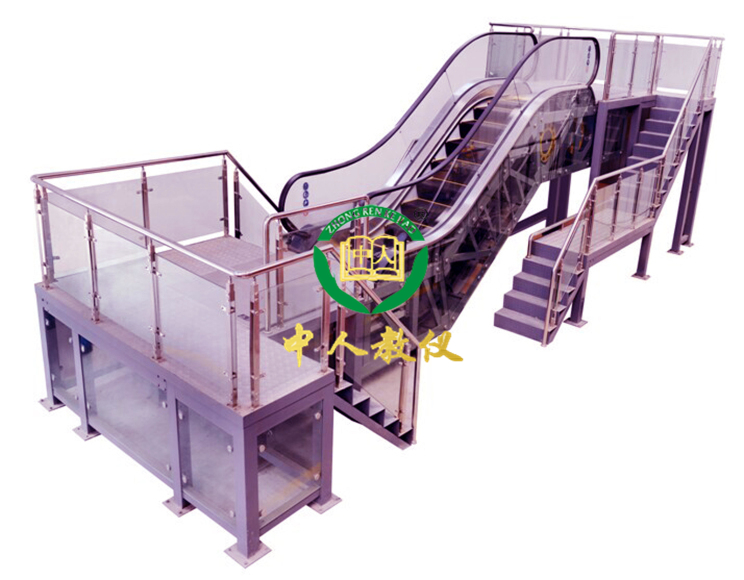

ZRFT-2013型人行自動扶梯實訓設備包括真實扶梯梯級踏板、扶手、鏈條、臺架、安全保護、電氣控制箱等。自動扶梯是以電力驅動,在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此,在客流量大而集中的場所,如車站、碼頭、商場等處,得以廣泛應用。本扶梯設備具備運輸能力,各傳動零件均采用優質金屬件精制而成,與實際扶梯結構組成一致。電梯電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位的PLC電氣控制教學、考核而研制,可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障,學生借助原理圖分析、判斷故障,全面真實的了解電梯電氣故障及排除,是進行技能培訓考核的理想設備,教學效果真實顯著。

二、ZRFT-2013型自動扶梯維修與保養實訓考核裝置技術參數

1.輸入電源:三相四線(或三相五線)AC380V±10%,工頻50Hz

2.整機容量:<8KVA

3.提升高度:2300mm

4.控制方式:PLC+變頻器自起動控制系統。

5.監控系統:電壓、電流工況實時監控系統。

6.故障模塊:配置有30位故障開關,模擬扶梯常見故障現象,設置演示功能。

7.安全保護:具有保護接地、過載、過流、漏電流保護功能,電氣安全符合國家標準。

8.外形尺寸:7500mm(長)×3000mm(寬)×3500mm(高)

9.實訓桌尺寸:1680×730×1500mm(長寬高)

10.裝置結構:實訓扶梯為全鋼結構,結構組成完全等同于實際工商業使用的扶梯類型;實驗臺為鐵質雙層亞光密紋噴塑結構,堅固耐用,實訓桌采用歐標鋁型材搭建而成,美觀耐用。

三、ZRFT-2013型自動扶梯維修與保養實訓考核裝置基本配置

序號

名稱

數量

單位

備注

1

自動扶梯實訓設備

1

2

扶梯支撐固定支架

1

3

扶梯檢修工作通道平臺

1

4

扶梯考核實訓實驗臺

1

5

扶梯安裝實訓工具

1

四、ZRFT-2013型自動扶梯維修與保養實訓考核裝置實訓項目要求

1、認識自動扶梯的結構,漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。

2、認識自動扶梯安裝保護裝置的作用、安裝位置。(曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護    裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等)

3、扶梯梯級拆卸考核實訓。

4、扶梯梯級安裝考核實訓。

5、扶梯保養:梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。

6、護壁板、內外蓋板、裙板的清潔保養。

7、電氣控制系統及照明系統檢測維修。

8、扶梯梯級清潔維護檢修實訓。

9、扶梯梯級整體運行檢查實訓。

10、扶梯上、下機房的清潔保養實訓。

11、扶梯潤滑油系統的補充與更換實訓。

五、ZRFT-2013型自動扶梯維修與保養實訓考核裝置扶梯配件材質

序 號

內                  容

1

扶手支架型材  :發紋不銹鋼材料

2

護壁板        :透明鋼化玻璃

3

內蓋板        :發紋不銹鋼材料

4

外蓋板        :發紋不銹鋼材料

5

圍裙板        :發紋不銹鋼材料

6

梯級          :不銹鋼噴塑

7

梯級顏色      :黑色(帶黃邊框)

8

扶手帶        :黑色

9

前沿板及蓋板  :發紋不銹鋼材料

10

梳齒          :合成樹脂(黃色)

11

透明有機玻璃桁架保護

11

模擬故障顯示(中文)

12

變頻節能功能



原文網址:http://xxdxmfs.cn/proshow.asp?ID=850
尊敬的用戶: 如果您對我們的ZRFT-2013自動扶梯實訓裝置比較滿意,想要建設與ZRFT-2013自動扶梯實訓裝置相關的實訓室或者想要知道更多的資料,請直接在線咨詢或者來電詳詢,我們會有專門的客服和您對接,幫助您了解ZRFT-2013自動扶梯實訓裝置。
售后:我們承諾在質保期內,若ZRFT-2013自動扶梯實訓裝置出現屬于質量問題造成零部件損壞的,我們提供免費維護與維修,若需要專業的技術人員進行維修,我們也可以通過對ZRFT-2013自動扶梯實訓裝置故障診斷后,派人上門維。中人公司還承諾:在質保期外,維修和更換ZRFT-2013自動扶梯實訓裝置零部件僅收成本費的。
