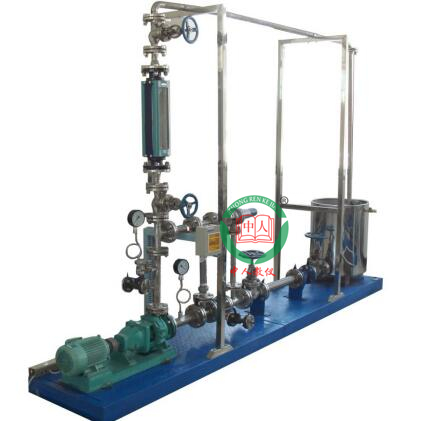

上海中人專業提供ZRGLCZ-SX型 化工管路拆裝實訓系統,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRGLCZ-SX型 化工管路拆裝實訓系統,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRGLCZ-SX型 化工管路拆裝實訓系統,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞:ZRGLCZ-SX型 化工管路拆裝實訓系統系統將流體輸送及管路拆裝系統有機結合,配合泵閥、拆裝鍛煉化工總控及化工設備維修工的基本動手維修及操作能力。
管路拆裝設備系統主要由容器、泵、管道、閥門、儀表、拆裝工具、試壓設備、工作臺、工具材料貨架、工具箱等構成。系統不僅鍛煉化工設備的管路拆裝能力,還實訓化工自動化儀表的安裝,泵體的安裝。
1.系統的特點
(1)用于訓練學生拆卸和組裝化工生產常見的管路、管件等。
(2)系統便于考察學生的選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等,有相應的判斷標準及方法。
(3)系統提供足夠的備選配件、拆裝工具、檢驗運行的設備等。
(4)經常拆裝的部件必須堅實、耐用,便于學生長期使用,并能提供更新設備。
2.系統的功能
(1)流程圖的識讀。
(2)能根據提供的流體輸送流程圖,準確填寫安裝管線所需管道、管件、閥門、儀表的規格型號及數量等的材料清單。
(3)能按照材料清單正確領取所需材料。
(4)能準確列出組裝管線所需的工具和易耗品等領件清單并正確領取工具和易耗品。
(5)能進行管線的組裝。
(6)能進行管道的試壓。
(7)能進行管線的拆除。
(8)能做到管路拆裝過程中的安全規范。
3.管路拆裝實訓內容
(1)管路組裝
(a)管口螺紋的加工以及板牙的使用。
(b)對照管路示意圖進行管路安裝,安裝中要保證橫平豎直,水平偏差不大于15mm、垂直偏差不大于10 mm。
(c)法蘭與螺紋的接合時每對法蘭的平行度、同心度要符合要求。螺紋接合時要做到生料帶纏繞方向正確和厚度要合適,螺紋與管件咬和合時要對準、對正,擰緊用力要適中。
(d)閥門的安裝:閥門安裝前要將內部清理干凈,關閉好再進行安裝,對有方向性的閥門要與介質流向吻合,安裝好的閥門手輪位置要便于操作。
(e)流量計和壓力表及過濾器的安裝 按具體安裝要求進行。要注意流向,有刻度的位置要便于讀數。
(2)水壓實驗
會使用手搖式試壓泵,能按要求的試壓程序完成試壓操作。在規定的壓強下和規定的時間內管路所有接口沒有滲漏現象。
(3)管路拆卸
能按順序進行,一般是從上到下,先儀表后閥門,拆卸過程中不得損壞管件和儀表。拆下的管子、管件、閥門和儀表要歸類放好。
4.系統的配置清單
系統由下列五部分組成:1、管路拆裝對象系統;2、管路拆裝工具(包括試壓檢漏設備)3、管路拆裝貨架;4、管路拆裝備件。
(1)對象系統清單
類別 |
序號 |
名稱 |
技術指標(型號) |
數量 |
備注 |
一、設備主體:對象部分:長×寬×高(4000×800×2000mm);噴漆槽鋼底座 |
|
||||
二、拆裝管路及配件 |
|
||||
管 材 |
1 |
進口管路不銹鋼管 |
DN50,材質:304 |
1套 |
|
2 |
進口管路不銹鋼軟管 |
DN50,節距11mm |
1根 |
|
|
3 |
出口管路不銹鋼管 |
DN32,材質:304 |
1套 |
|
|
4 |
出口管路不銹鋼管 |
DN25,材質:304 |
1套 |
|
|
動設備 |
5 |
離心泵 |
IS50-32-125,機械密封臥式連軸化工泵,供電:三相380VAC ,功率:2.2kW |
1臺 |
|
靜設備 |
6 |
不銹鋼儲水罐 |
φ450X600mm X2mm |
1個 |
|
閥體及附件 |
7 |
銅球閥 |
DN15(國標) |
6個 |
|
8 |
不銹鋼安全閥 |
DN25(國標) |
1個 |
|
|
9 |
銅閘閥 |
DN25(國標) |
2個 |
|
|
10 |
不銹鋼法蘭式截止閥 |
DN50(國標) |
2個 |
|
|
11 |
不銹鋼截止閥 |
DN32(國標) |
4個 |
|
|
12 |
Y型不銹鋼過濾器 |
DN50(國標) |
1個 |
|
|
13 |
不銹鋼止逆閥 |
DN32(國標) |
1個 |
|
|
14 |
不銹鋼法蘭 |
DN50,10KG |
若干 |
|
|
15 |
不銹鋼法蘭 |
DN40,10KG |
|
||
16 |
不銹鋼法蘭 |
DN32,10KG |
|
||
17 |
不銹鋼法蘭 |
DN20,10KG |
|
||
18 |
90°焊接彎頭 |
DN50 |
|
||
19 |
90°焊接彎頭 |
DN32 |
|
||
20 |
絲口三通 |
1/2″ |
|
||
21 |
內絲短接 |
DN15 |
|
||
22 |
8字盲板 |
外徑80(不銹鋼304材料) |
2片 |
|
|
23 |
8字盲板 |
外徑60(不銹鋼304材料) |
2片 |
|
|
24 |
蛇行壓力表接管 |
DN10 |
2個 |
|
|
框架 |
25 |
槽鋼 |
5#,材質:Q235。 |
1套 |
|
26 |
花紋板 |
厚3.0mm,材質:Q235 |
1套 |
|
|
電控檢測設備 |
27 |
空氣開關盒 |
4P |
1個 |
|
28 |
4P空氣開關 |
額定電流:32A;工作電壓:380V;功能:短路保護,過載保護 |
1個 |
|
|
流量檢測設備 |
29 |
玻璃轉子流量計 |
玻璃轉子流量計(LZB-40),精度:2.5%FS |
1個 |
|
壓力檢測設備 |
30 |
出口壓力表 |
指針式壓力表(0-0.25MPa), 精度:1.6%FS |
1個 |
|
31 |
進口壓力表 |
指針式壓力表(-0.1-0Pa), 精度:1.6%FS |
1個 |
|
|
溫度檢測設備 |
32 |
雙金屬溫度計 |
雙金屬溫度計(0-100), 精度:1.6%FS |
1個 |
|
(2)管路拆裝貨架
序號 |
名稱 |
規格型號 |
數量 |
備注 |
1 |
管路拆裝貨架 |
1800*500*1200(長*寬*高) |
1個 |
|
(3)管路拆裝工具(包括試壓檢漏設備)
(a)常用金工和測量工具:
序號 |
名稱 |
規格 |
單位 |
數量 |
1 |
管子鉗 |
450mm |
把 |
1 |
2 |
管子鉗 |
300mm |
把 |
1 |
3 |
活動扳手 |
12寸 |
把 |
1 |
4 |
活動扳手 |
10寸 |
把 |
1 |
5 |
呆扳手 |
17~19 |
把 |
2 |
6 |
呆扳手 |
22~24 |
把 |
2 |
7 |
兩用扳手 |
17mm |
把 |
1 |
8 |
兩用扳手 |
19mm |
把 |
1 |
9 |
兩用扳手 |
22mm |
把 |
1 |
10 |
兩用扳手 |
24mm |
把 |
1 |
11 |
穿心一字批 |
12寸 |
把 |
1 |
12 |
螺絲一字批 |
大號 |
把 |
1 |
13 |
螺絲一字批 |
中號 |
把 |
1 |
14 |
螺絲十字批 |
中號 |
把 |
1 |
15 |
水平尺 |
300mm |
把 |
1 |
16 |
直角尺 |
L型,150×300mm |
把 |
1 |
17 |
卷尺 |
3m |
把 |
1 |
18 |
游標卡尺 |
0~150mm |
把 |
1 |
19 |
安全帽 |
橘紅色 |
頂 |
3 |
(b)通用備件類:
序號 |
名稱 |
規格 |
單位 |
數量 |
1 |
平板手推車 |
710×430mm,承重200斤 |
輛 |
1 |
2 |
試壓泵 |
SB-2.5手動,鋼制 |
臺 |
1 |
3 |
套絲扣機 |
手動套絲扣機 |
臺 |
1 |
(4)管路拆裝備件類:
序號 |
名稱 |
規格 |
單位 |
數量 |
1 |
螺栓螺母 |
M12×45 |
套 |
10 |
2 |
螺栓螺母 |
M16×50 |
套 |
20 |
3 |
螺栓螺母 |
M16×55 |
套 |
10 |
4 |
生料帶 |
聚四氟乙烯 |
卷 |
10 |
5 |
石棉墊片 |
DN25 |
片 |
10 |
6 |
石棉墊片 |
DN32 |
片 |
10 |
7 |
石棉墊片 |
DN40 |
片 |
10 |
8 |
石棉墊片 |
DN50 |
片 |
10 |
