產品名稱:[ZRZT-1機械裝調技術綜合技術實訓裝置]

上海中人專業提供ZRZT-1機械裝調技術綜合技術實訓裝置,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察ZRZT-1機械裝調技術綜合技術實訓裝置,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。ZRZT-1機械裝調技術綜合技術實訓裝置,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞:ZRZT-1機械裝調技術綜合技術實訓裝置

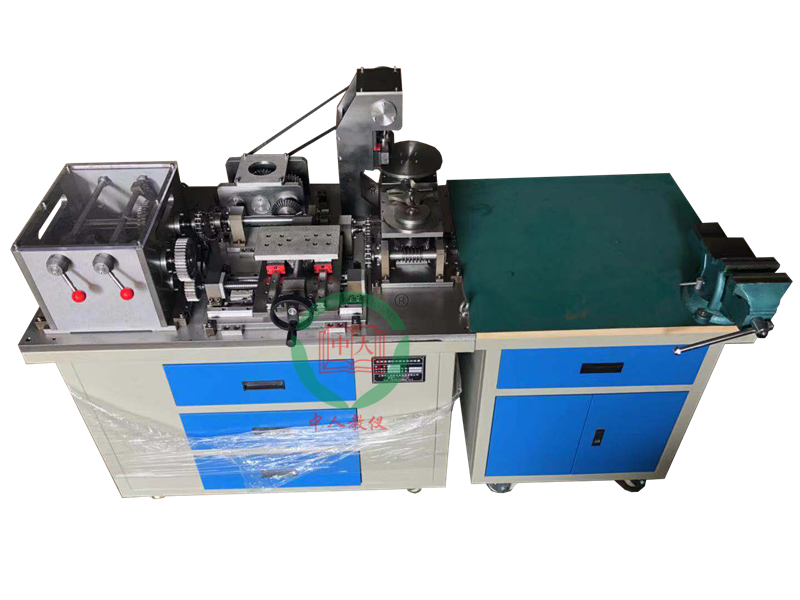

ZRZT-1機械裝調技術綜合技術實訓裝置

一、產品概述

本裝置依據相關國家職業標準及行業標準,結合各職業學校、技工院!皵控技術及其應用”、“機械制造技術”、“機電設備安裝與維修”、“機械裝配”、“機械設備裝配與自動控制”等專業的培養目標而研制。主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能。提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
二、產品特點
1.實操性強 依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務,以職業實踐活動為主線,通過“做中學”,真正提高學生的動手技能和就業能力。
2.適用面廣 基于機械裝調技術中的鉗工基本操作、裝配、測量及調整、質量檢驗的工作過程進行設計,可滿足實訓教學、工程訓練及職業技能競賽的需要。
3.模塊化設計 由多種機械部件組成,如:二維工作臺、多級變速箱、間歇回轉工作臺、齒輪減速器和沖床機構等。既可將各部件作為獨立的模塊進行訓練,也可將各部件組成綜合的機械系統進行訓練。
4.綜合性強 培養學生的機械識圖、常用工具和量具的選擇及使用、機械零部件和機構工藝與調整、裝配質量檢驗等綜合能力。
三、技術性能
1.輸入電源:?jiǎn)蜗嗳~220V±10% 50Hz
2.交流減速電機1臺:額定功率 90W,減速比 1:25
3.外形尺寸(實訓臺):1800mm×700mm×825mm
4.設備重量:600kg
5.安全保護:具電流型漏電保護,安全符合國家標準
四、系統組成與功能
本裝置主要由實訓臺、動力源、機械裝調對象(機械傳動機構、多級變速箱、二維工作臺、齒輪減速器、間歇回轉工作臺、沖床機構等)、裝調工具、常用量具等部分組成。
1.實訓臺:采用鐵質雙層亞光密紋噴塑結構,包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成,用于鉗工加工和裝配各種機械零部件;機械裝調區域采用鑄件操作臺面,學生可在上面安裝和調整各種機械機構。
2.機械傳動機構:主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成;通過學生在平臺上的安裝、調整與檢測,掌握機械傳動機構的裝配與調整技能。
3.多級變速箱:具有雙軸三級變速輸出,其中一軸輸出帶正反轉功能,頂部用有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構等組成,可完成多級變速箱的裝配工藝實訓。
4.二維工作臺:主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。分上下兩層,上層手動控制,下層由多級變速箱經齒輪傳動控制,實現工作臺往返運行,工作臺面裝有行程開關,實現限位保護功能;能完成直線導軌、滾珠絲桿、二維工作臺的裝配工藝及精度檢測實訓。
5.齒輪減速器:主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成,可完成減速器的裝配工藝實訓。
6.間歇回轉工作臺:主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后,實現間歇回轉功能;能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。
7.沖床機構:主要由曲軸、連桿、滑塊、支架、軸承等組成,與間歇回轉工作臺配合,實現壓料功能模擬,可完成沖床機構的裝配工藝實訓。
8.動力源:配置交流減速電機、調速器、電源控制箱等,為機械系統提供動力源。電源控制箱帶有調速電機電源接口,行程開關接口。
9.裝調工具:主要有套裝工具(55件)、臺虎鉗、劃線平板、拉馬、圓螺母扳手、卡簧鉗、紫銅棒、截鏈器等。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
10.常用量具:主要由游標卡尺、游標萬能角度尺、角尺、杠桿式百分表、千分尺、塞尺、深度游標卡尺等組成;通過使用量具進行測量,可使學生掌握常用量具的使用方法,掌握機械裝配的檢測方法等。
11. 虛擬仿真輔助技術
采用3D虛擬仿真技術,采用AVI影視播放方式,界面生動美觀、易學易用,可以提高學生學習的興趣,加深學生對知識的理解和運用。通過三維拆卸裝配視頻動畫,生動地展示了變速箱、二維工作臺、齒輪減速器、間歇回轉工作臺、沖床機構等模塊的拆卸和裝配過程?蓪現以下功能:
1.機械裝配技術的基本知識及介紹
2.機械裝配技術主要組成器件的結構及工作原理
3.變速箱的虛擬拆裝、三維動畫視頻演示
4.二維工作臺的虛擬拆裝、三維動畫視頻演示
5.齒輪減速器的虛擬拆裝、三維動畫視頻演示
6.間歇回轉工作臺的虛擬拆裝、三維動畫視頻演示
 7.沖床機構的虛擬拆裝、三維動畫視頻演示

案例:


原文網址:http://xxdxmfs.cn/proshow.asp?ID=657
尊敬的用戶: 如果您對我們的ZRZT-1機械裝調技術綜合技術實訓裝置比較滿意,想要建設與ZRZT-1機械裝調技術綜合技術實訓裝置相關的實訓室或者想要知道更多的資料,請直接在線咨詢或者來電詳詢,我們會有專門的客服和您對接,幫助您了解ZRZT-1機械裝調技術綜合技術實訓裝置。
售后:我們承諾在質保期內,若ZRZT-1機械裝調技術綜合技術實訓裝置出現屬于質量問題造成零部件損壞的,我們提供免費維護與維修,若需要專業的技術人員進行維修,我們也可以通過對ZRZT-1機械裝調技術綜合技術實訓裝置故障診斷后,派人上門維。中人公司還承諾:在質保期外,維修和更換ZRZT-1機械裝調技術綜合技術實訓裝置零部件僅收成本費的。
